Micro:bit Projet

Système d’éclairage automatique avec Micro:bit

But de ce projet:

Dans ce projet on va réaliser  un système  d’éclairage automatique avec Micro:bit. Il consiste à allumer une lampe LED lorsque la chambre devient sombre et l’éteindre dans cas contraire..

Il utilise principalement un capteur de lumière KY-018.

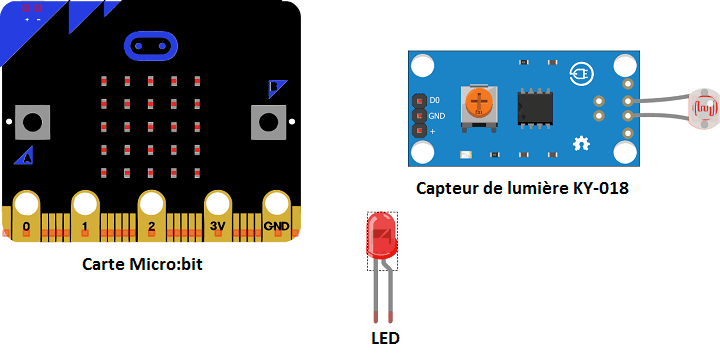

Composants nécessaires

  • une carte Micro:bit
  • Un capteur de lumière KY-018
  • 1 résistance de 220Ω
  • 1 LED rouge
  • des fils de connexion
  • carte d’extension GPIO

Montage

Pour réaliser le montage, on peut connecter

  • la borne (+) de LED rouge  à la broche P0  du Micro:bit
  • la borne (-) de LED rouge à la broche GND  du Micro:bit
  • la broche DO du capteur de lumière à la broche P1 de la carte Micro:bit.
  • la broche VCC du capteur de lumière à la broche 3.3V de la carte Micro:bit.
  • la broche GND du capteur de lumière à la broche GND de la carte Micro:bit .

Les méthodes de montage sont nombreuses et en voilà des exemples :

Montage (1)

Montage (2)

Programme makecode

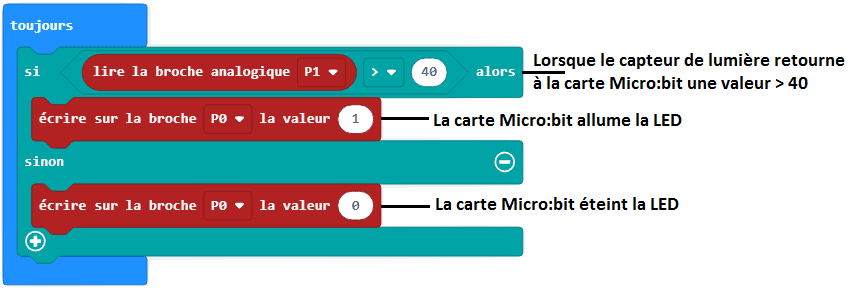

Voici le programme makecode du système d’éclairage automatique :
