LED RGB Micro:bit

Contrôler l’allumage d’une LED RGB par les boutons du micro:bit

15-04-20 2439

But de ce tutoriel:

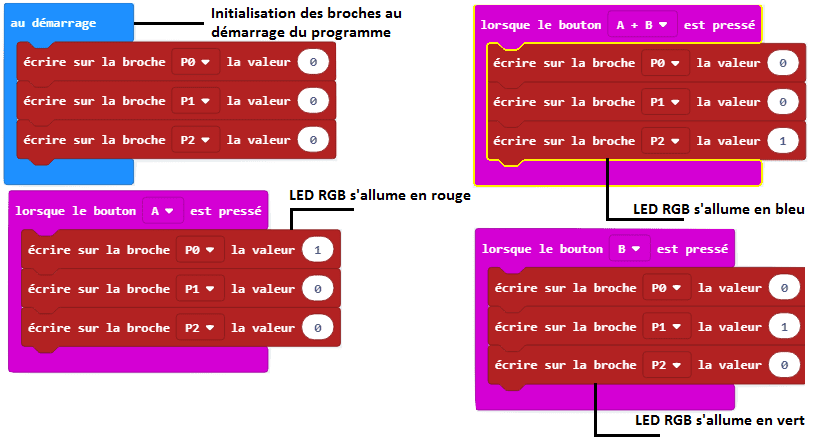

Dans ce tutoriel on va contrôler l’allumage d’une LED RGB via les deux boutons A et B de la carte micro:bit:
1- Lorsqu’on appuie sur le bouton A, la LED s’allume en rouge.
2- Lorsqu’on appuie sur le bouton B, la LED s’allume en vert.
3- Lorsqu’on appuie sur les 2 boutons A et B en même, la LED s’allume en Bleu.

Composants nécessaires

carte micro:bit

La carte Microbit est une carte de développement conçue pour l’apprentissage de la programmation et de l’électronique. Elle est principalement utilisée dans les écoles et les centres de formation pour enseigner les bases de la programmation et de l’Internet des objets. La carte Microbit est équipée de nombreux capteurs et de composants électroniques, tels qu’un gyroscope, un accéléromètre et une LED matrix, qui peuvent être utilisés pour créer des projets basés sur la captation de données et l’interaction avec l’environnement. La carte Microbit est facile à utiliser et peut être programmée en utilisant un large éventail de langages de programmation, tels que Python, JavaScript et C++.

LED RGB

Une diode électroluminescente (LED) RGB est un type de LED qui peut produire de la lumière de différentes couleurs en mélangeant les couleurs rouge, verte et bleue. Elle est constituée de trois LED distinctes, chacune produisant une couleur différente, qui sont regroupées en un seul composant. En modulant l’intensité de chaque couleur, il est possible de produire un large éventail de couleurs en utilisant une seule LED RGB.

Les LED RGB sont souvent utilisées dans les projets de l’Internet des objets et de la domotique pour ajouter de l’éclairage de couleur à des espaces ou pour afficher des informations de manière visuelle. Elles peuvent être contrôlées de manière précise en utilisant un microcontrôleur ou un autre dispositif de commande, ce qui permet de les intégrer dans des projets de l’Internet des objets et de la domotique.

3 Résistances de 22O Ω

Une résistance est un composant électronique qui est utilisé pour réduire le courant électrique dans un circuit électrique. Elle est constituée d’un matériau conducteur, le plus souvent du cuivre ou de l’aluminium, qui est enroulé en spirale pour augmenter sa surface de contact. Plus la résistance est grande, moins le courant peut passer à travers elle.

micro:bit GPIO Expansion Board

La carte GPIO (General Purpose Input/Output) est un type de carte de développement qui permet de connecter des dispositifs électroniques externes à un ordinateur ou à un microcontrôleur. Elle est équipée de broches qui peuvent être utilisées pour envoyer et recevoir des signaux électriques, ce qui permet de contrôler et de communiquer avec les dispositifs connectés.

Des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des dispositifs électroniques entre eux ou pour connecter des dispositifs à une source d’alimentation. Ils sont généralement enroulés de cuivre ou d’autres matériaux conducteurs, et sont protégés par une enveloppe en plastique ou en caoutchouc qui les protège de l’usure et des court-circuits.

plaque d’essai

Une plaque d’essai est un support en plastique ou en métal qui est utilisé pour monter et tester des circuits électroniques. Elle est équipée de trous de montage et de pistes de connexion qui permettent de connecter des composants électroniques tels que des résistances, des diodes et des capaciturs. Les plaques d’essai sont souvent utilisées par les électroniciens et les ingénieurs pour prototyper des circuits et pour tester leur fonctionnement avant de les intégrer dans un appareil final.

Montage

On connecte :

la broche Po de la carte micro:bit à la broche (R) pour la couleur rouge du module LED RGB
la broche P1 de la carte micro:bit à la broche (G) pour la couleur vert du module LED RGB
la broche P2 de la carte micro:bit à la broche (B) pour la couleur bleu du module LED RGB
la broche GND de la carte micro:bit à la broche (GND) du module LED RGB
