Feu de circulation avec micro:bit

10-04-20 7133

Un feu de circulation est un dispositif de signalisation routière qui indique aux conducteurs l’autorisation ou l’interdiction de circuler. Il est généralement composé de trois couleurs de lumière : rouge, qui interdit la circulation ; vert, qui autorise la circulation ; et orange, qui indique que le passage est autorisé avec prudence.

Les feux de circulation sont généralement utilisés aux intersections de routes pour contrôler la circulation automobile et éviter les collisions. Ils peuvent être commandés de manière manuelle ou automatique, en fonction de la circulation et de la densité de trafic. Les feux de circulation automatiques utilisent souvent des capteurs de mouvement ou de présence pour détecter les véhicules et ajuster leur cycle de feux en conséquence.

Outre leur rôle de signalisation routière, les feux de circulation peuvent également être utilisés comme indicateurs de statut dans d’autres applications, telles que les systèmes de contrôle de la circulation aérienne ou les systèmes de gestion de la production industrielle.

Il est possible de créer un feu de circulation avec une carte Microbit en utilisant des LED et des résistances pour représenter les couleurs rouge, vert et orange. La carte Microbit peut être programmée pour contrôler l’état des LED et pour suivre un cycle de feux de circulation, en allumant et en éteignant les LED en fonction de la couleur souhaitée.

But de ce projet:

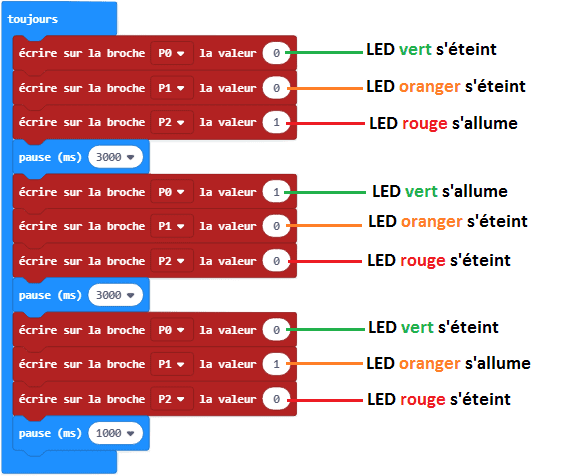

Dans ce projet on va réaliser un feu de circulation où la led Rouge s’allume pendant 3 secondes, puis s’éteint et la led Verte s’allume pendant 3 secondes et s’éteint à son tour pour que la led orange s’allume pendant 1 seconde. Puis le programme repart au début et recommence.

Composants nécessaires

carte micro:bit

La carte Micro:bit est une carte de développement de petite taille conçue pour les projets de programmation éducatifs. Elle a été conçue par le BBC et est utilisée dans de nombreux programmes scolaires dans le monde entier. La carte Micro:bit est équipée de nombreux capteurs et périphériques intégrés, ce qui en fait une excellente plate-forme pour les projets de robotique, de capteurs et de création de jeux. La carte Micro:bit est compatible avec de nombreux langages de programmation, y compris Python, C++ et Scratch.

micro:bit GPIO Expansion Board

La carte GPIO (General Purpose Input/Output) est une interface de périphérique utilisée pour connecter des capteurs, des périphériques d’entrée/sortie et d’autres composants électroniques à la carte Micro:bit. Elle est généralement utilisée dans les projets de robotique et de capteurs pour permettre à l’ordinateur de communiquer avec les capteurs et les périphériques connectés.

3 résistance de 220Ω

La résistance est une propriété des matériaux qui leur permet de résister au passage du courant électrique. Plus le matériau est résistant, moins le courant peut passer à travers lui. La résistance est mesurée en ohms (Ω).

1 LED rouge – 1 LED jaune – 1 LED verte

Une diode électroluminescente (LED, de l’anglais light-emitting diode) est un dispositif électronique qui émet de la lumière lorsqu’il est alimenté en courant électrique. Les LED sont généralement petites et peu coûteuses, et peuvent être facilement intégrées dans de nombreux projets électroniques.

des fils de connexion

Un fil de connexion est un conducteur utilisé pour relier entre eux différents composants électroniques ou électriques. Les fils de connexion sont généralement enroulés dans une isolation en caoutchouc ou en plastique pour protéger les conducteurs et éviter tout court-circuit.

plaque d’essai

Une plaque d’essai est une plaque en plastique ou en métal utilisée pour effectuer des expériences électroniques ou des essais de circuit. Les plaques d’essai sont généralement équipées de trous ou de pistes de connexion qui permettent de relier entre eux différents composants électroniques. Elles sont souvent utilisées pour tester des circuits ou pour construire des prototypes de circuits avant de les intégrer dans un appareil ou une carte de circuit imprimé.

Montage

Pour réaliser le montage, on peut connecter la LED vert à la broche P0 , la LED jaune à la broche P1 et la LED rouge à la broche P2 de la carte micro:bit.

Les méthodes de montage sont nombreuses et en voilà des exemples :
