buzzer Micro:bit

Utiliser le buzzer avec Micro:bit

But de ce tutoriel:

Le but de ce tutoriel est de découvrir comment utiliser le buzzer avec micro:bit:

  • Lorsque on appuie sur le bouton A, le buzzer  émet un son.
  • Lorsque on appuie sur le bouton B, le buzzer Stoppe l’émission du son.

Composants nécessaires

carte micro:bit

La carte Microbit est une carte de développement conçue pour l’apprentissage de la programmation et de l’électronique. Elle est principalement utilisée dans les écoles et les centres de formation pour enseigner les bases de la programmation et de l’Internet des objets. La carte Microbit est équipée de nombreux capteurs et de composants électroniques, tels qu’un gyroscope, un accéléromètre et une LED matrix, qui peuvent être utilisés pour créer des projets basés sur la captation de données et l’interaction avec l’environnement. La carte Microbit est facile à utiliser et peut être programmée en utilisant un large éventail de langages de programmation, tels que Python, JavaScript et C++.

buzzer

Un buzzer est un dispositif électronique qui produit un son continu lorsqu’il est alimenté. Il est souvent utilisé dans les systèmes de signalisation pour indiquer un état ou une condition particulière, comme une alarme ou une notification. Les buzzers peuvent être activés de différentes manières, par exemple en utilisant un signal électrique ou en appuyant sur un bouton. Ils peuvent être contrôlés de manière précise en utilisant un microcontrôleur, ce qui permet de les intégrer dans une variété de projets électroniques, tels que les alarmes, les jouets et les appareils de mesure

micro:bit GPIO Expansion Board

La carte GPIO (General Purpose Input/Output) est un type de carte de développement qui permet de connecter des dispositifs électroniques externes à un ordinateur ou à un microcontrôleur. Elle est équipée de broches qui peuvent être utilisées pour envoyer et recevoir des signaux électriques, ce qui permet de contrôler et de communiquer avec les dispositifs connectés.

Des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des dispositifs électroniques entre eux ou pour connecter des dispositifs à une source d’alimentation. Ils sont généralement enroulés de cuivre ou d’autres matériaux conducteurs, et sont protégés par une enveloppe en plastique ou en caoutchouc qui les protège de l’usure et des court-circuits.

plaque d’essai

Une plaque d’essai est un support en plastique ou en métal qui est utilisé pour monter et tester des circuits électroniques. Elle est équipée de trous de montage et de pistes de connexion qui permettent de connecter des composants électroniques tels que des résistances, des diodes et des capaciturs. Les plaques d’essai sont souvent utilisées par les électroniciens et les ingénieurs pour prototyper des circuits et pour tester leur fonctionnement avant de les intégrer dans un appareil final.

Montage

Le montage consiste à relier la borne (+) du buzzer à la broche P0  et la borne (-) à la GND du micro:bit.

Il existe plusieurs méthodes de montage.

Montage (1)

Montage (2)

Programme makecode

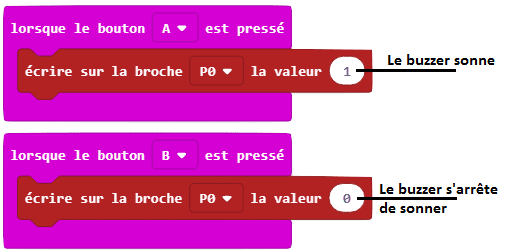

Voici le programme makecode qui permet d’émettre un son du buzzer lorsqu’on appuie sur le bouton A du micro:bit.
