Système de refroidissement avec Arduino

Qu’est ce qu’un système de refroidissement

Un système de refroidissement est un dispositif utilisé pour réguler la température d’un appareil ou d’un système en évacuant la chaleur produite par celui-ci. Il est souvent utilisé dans les ordinateurs, les serveurs, les appareils électroniques et les véhicules pour empêcher la surchauffe et assurer un fonctionnement stable.

Il existe de nombreux types de systèmes de refroidissement, tels que les ventilateurs, les radiateurs, les dissipateurs de chaleur et les refroidisseurs à eau. Chacun de ces types de systèmes fonctionne de manière différente et est conçu pour répondre à des besoins spécifiques. Par exemple, les ventilateurs sont souvent utilisés pour refroidir les ordinateurs et les appareils électroniques de petite taille, tandis que les refroidisseurs à eau sont utilisés pour refroidir les serveurs et les appareils de grande taille.

But du projet: système de refroidissement avec Arduino

Il est possible de créer un système de refroidissement à l’aide d’Arduino, qui est une plateforme de développement de cartes de développement électronique basée sur un microcontrôleur. Pour ce faire, vous devrez d’abord choisir le type de refroidissement approprié pour notre projet, comme un ventilateur. Vous devrez ensuite brancher le dispositif de refroidissement à l’Arduino en suivant les instructions du fabricant du dispositif.

Ensuite, vous devrez écrire du code à l’aide d’un logiciel de développement tel que Arduino IDE pour lire les données de température et contrôler le dispositif de refroidissement en conséquence. Par exemple, si vous utilisez un ventilateur pour refroidir un appareil, notre code pourrait envoyer des instructions au ventilateur pour qu’il s’active lorsque la température atteint un certain seuil.

Dans ce projet on va réaliser  un système de refroidissement avec Arduino. Il utilise principalement un capteur de température DTH11 , un ventilateur et un afficheur LCD.

Lorsque la carte Arduino détecte une température > 28°C    le ventilateur se met à tourner jusqu’à la température devient < 28°C.

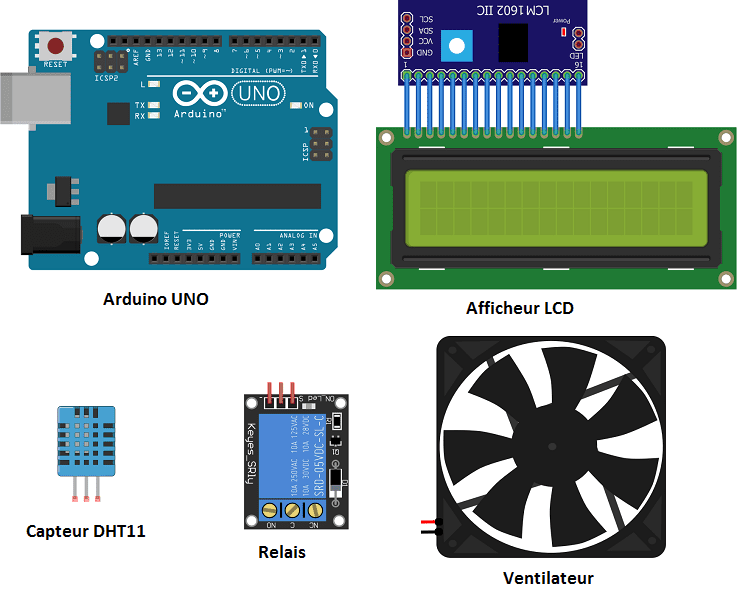

Composants nécessaires

une carte Arduino UNO

La carte Arduino UNO est une carte de développement électronique basée sur un microcontrôleur qui est largement utilisée dans les projets de robotique et de domotique. Elle est conçue pour être facile à utiliser et accessible aux débutants et est dotée de nombreuses fonctionnalités utiles, telles que des broches de connexion, un affichage LCD et des boutons de commande.

Un afficheur LCD I2C

Un afficheur LCD I2C (Inter-Integrated Circuit) est un type d’afficheur à cristaux liquides (LCD) qui peut être contrôlé à l’aide d’une interface de communication I2C. I2C est un protocole de communication qui permet à plusieurs périphériques de communiquer avec un microcontrôleur en utilisant deux fils de connexion seulement, un fil de données (SDA) et un fil d’horloge (SCL).

Les afficheurs LCD I2C sont souvent utilisés dans les projets électroniques pour afficher du texte ou des données.

Un capteur de température DHT11

Le capteur DHT11 est un capteur de température et d’humidité qui peut être utilisé dans les projets électroniques pour mesurer et enregistrer la température et l’humidité de l’air. Il est souvent utilisé dans les projets de domotique, de météorologie et de surveillance de l’environnement.

un ventilateur de 5V

Un ventilateur de 5V est un dispositif de refroidissement électrique qui fonctionne à une tension de 5 volts. Il est souvent utilisé dans les projets électroniques pour refroidir des appareils ou des systèmes qui produisent de la chaleur.

un relais

Le relais est un type de relais électronique qui peut être utilisé dans les projets électroniques pour permettre à un microcontrôleur ou à un ordinateur de contrôler des circuits de haute tension ou de haute puissance. Ce relais est souvent utilisé dans les projets de robotique, de domotique et de sécurité pour permettre à un appareil de contrôler des circuits de haute tension ou de haute puissance.

des fils de connexion

Les fils de connexion sont utilisés pour connecter des électroniques ou des appareils électroniques entre eux ou à des sources d’alimentation. Ils sont généralement utilisés dans les projets électroniques pour relier différents composants ou pour alimenter des appareils.

Montage

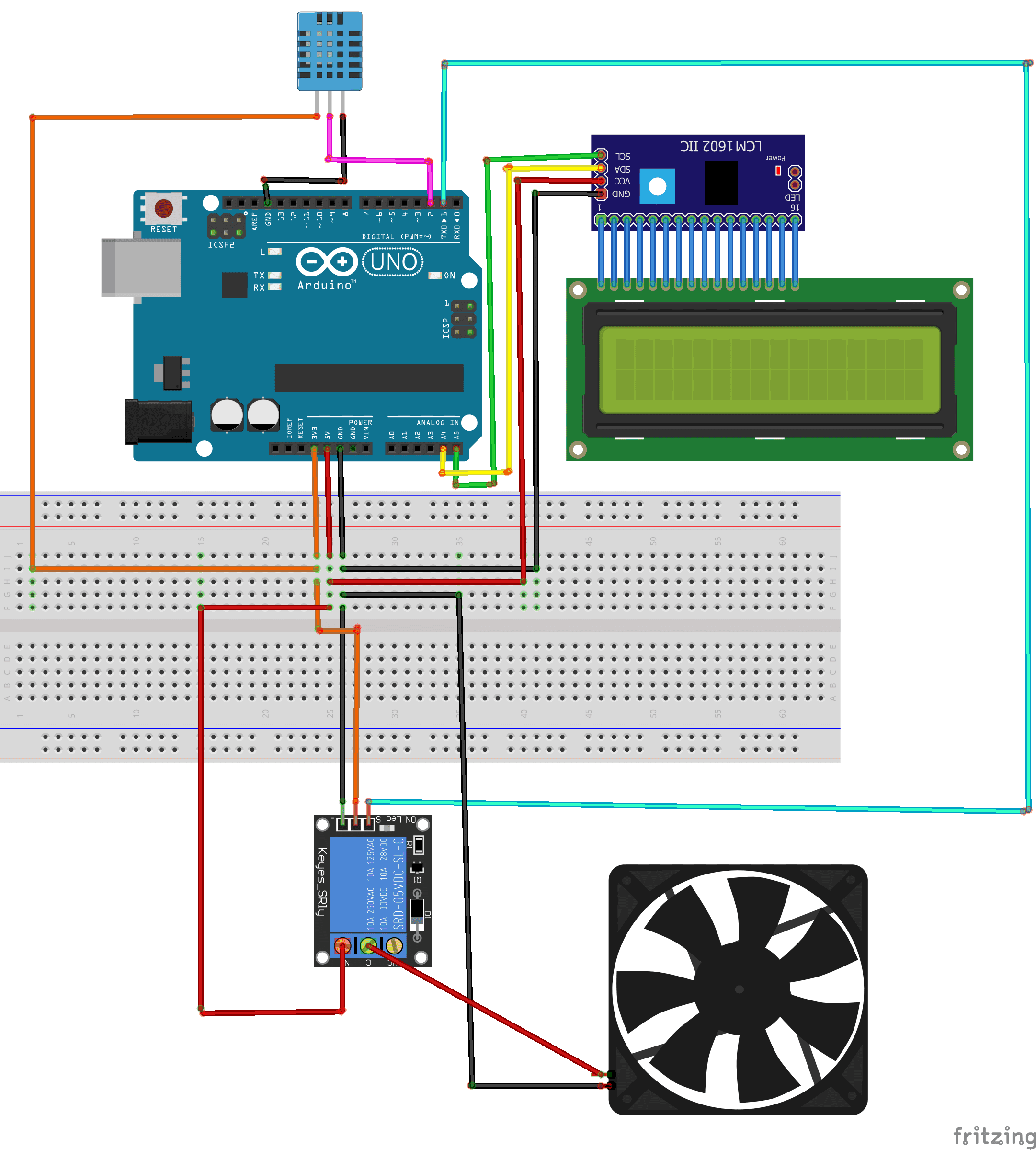

Pour réaliser le montage, on peut connecter

 Pour le relais:

  • la broche S  à la borne numérique N°1 de la carte Arduino
  • la broche (+)  à la borne 3.3V de la carte Arduino
  • la broche (-) du relais  à la borne GND de la carte Arduino
  • la broche ON du relais  à la borne 5V de la carte Arduino

Pour le ventilateur:

  • la broche (+)  à la broche COM du relais
  • la broche (-)  à la borne GND de la carte Arduino

Pour la capteur DHT11:

  • la broche DATA à la borne numérique N°2 de la carte Arduino.
  • la broche VCC  à la borne 3.3V de la carte Arduino
  • la broche GND à la borne GND de la carte Arduin

Pour l’afficheur LCD:

  • la broche VCC  à la borne 5V de la carte Arduino
  • la broche GND du relais  à la borne GND de la carte Arduino
  • la broche SDA à la borne analogique A4 de la carte Arduino.
  • la broche SCL à la borne analogique A5 de la carte Arduino.

Programme Arduino

Voici le programme du système de refroidissement.

Remarque: il faut télécharger les deux bibliothèques DTH11 et I2c_LCD1602
