Système de refroidissement avec micro:bit

Un système de refroidissement est un dispositif qui permet de réduire la température d’un objet ou d’un environnement en évacuant la chaleur vers l’extérieur. Les systèmes de refroidissement sont utilisés dans de nombreux appareils et dispositifs, tels que les ordinateurs, les réfrigérateurs, les climatiseurs et les moteurs de voiture.

Il existe plusieurs types de systèmes de refroidissement, tels que les systèmes de refroidissement à air, les systèmes de refroidissement à eau et les systèmes de refroidissement à fluide caloporteur. Chacun de ces types de systèmes utilise différentes techniques pour transférer la chaleur de l’objet ou de l’environnement à refroidir vers l’extérieur.

Les systèmes de refroidissement sont généralement utilisés pour maintenir une température stable et empêcher la surchauffe des appareils et des dispositifs qui génèrent de la chaleur lors de leur utilisation. Ils sont également utilisés dans les environnements de travail et les habitations pour maintenir un niveau de confort thermique agréable.

Il est possible d’utiliser une carte Micro:bit pour contrôler et surveiller un système de refroidissement en utilisant des capteurs de température et des actionneurs compatibles. Par exemple, vous pouvez utiliser un capteur de température pour mesurer la température d’un objet ou d’un environnement, et utiliser la carte Micro:bit pour envoyer un signal à un ventilateur ou à un autre actionneur pour réguler la température.

Vous pouvez écrire du code en utilisant un langage de programmation compatible avec la carte Micro:bit, comme Python ou JavaScript, pour créer un système de refroidissement qui réagit aux données fournies par le capteur de température. De nombreux tutoriels et projets en ligne montrent comment utiliser la carte Micro:bit pour créer un système de refroidissement simple.

But de ce projet:

Dans ce projet on va réaliser  un système de refroidissement avec microb:bit. Il utilise principalement un capteur de température DTH11 , ventilateur, afficheur LCD et une LED.

Lorsque la carte micro:bit détecte une température > 27°C   la LED rouge s’allume et le ventilateur se met à tourner jusqu’à la température devient < 26°C.

Composants nécessaires

carte micro:bit

La carte Micro:bit est une carte de développement de petite taille conçue pour les projets de programmation éducatifs. Elle a été conçue par le BBC et est utilisée dans de nombreux programmes scolaires dans le monde entier. La carte Micro:bit est équipée de nombreux capteurs et périphériques intégrés, ce qui en fait une excellente plate-forme pour les projets de robotique, de capteurs et de création de jeux. La carte Micro:bit est compatible avec de nombreux langages de programmation, y compris Python, C++ et Scratch.

micro:bit GPIO Expansion Board

La carte GPIO (General Purpose Input/Output) est une interface de périphérique utilisée pour connecter des capteurs, des périphériques d’entrée/sortie et d’autres composants électroniques à la carte Micro:bit. Elle est généralement utilisée dans les projets de robotique et de capteurs pour permettre à l’ordinateur de communiquer avec les capteurs et les périphériques connectés.

Un afficheur LCD I2C 160A

Un afficheur LCD I2C 160A est un afficheur à cristaux liquides (LCD) qui utilise la communication en bus I2C pour se connecter à un microcontrôleur ou à une carte de développement. Le “160A” fait référence à la taille de l’afficheur, qui mesure environ 160 mm de large.

Les afficheurs LCD I2C sont couramment utilisés dans les projets électroniques et de robotique pour afficher des données ou des messages. Ils sont généralement compacts et peu coûteux, et peuvent être facilement intégrés dans de nombreux projets.

Un capteur DHT11

Le capteur DHT11 est un capteur de température et d’humidité couramment utilisé dans les projets de robotique et de capteurs. Il peut mesurer l’humidité relative et la température de l’air ambiant et transmettre ces données à un microcontrôleur ou à une carte de développement.

1 résistance de 220Ω

La résistance est une propriété des matériaux qui leur permet de résister au passage du courant électrique. Plus le matériau est résistant, moins le courant peut passer à travers lui. La résistance est mesurée en ohms (Ω).

1 LED rouge

Une diode électroluminescente (LED, de l’anglais light-emitting diode) est un dispositif électronique qui émet de la lumière lorsqu’il est alimenté en courant électrique. Les LED sont généralement petites et peu coûteuses, et peuvent être facilement intégrées dans de nombreux projets électroniques.

un petit ventilateur de 5V

un relais

des fils de connexion

Un fil de connexion est un conducteur utilisé pour relier entre eux différents composants électroniques ou électriques. Les fils de connexion sont généralement enroulés dans une isolation en caoutchouc ou en plastique pour protéger les conducteurs et éviter tout court-circuit.

plaque d’essai

Une plaque d’essai est une plaque en plastique ou en métal utilisée pour effectuer des expériences électroniques ou des essais de circuit. Les plaques d’essai sont généralement équipées de trous ou de pistes de connexion qui permettent de relier entre eux différents composants électroniques. Elles sont souvent utilisées pour tester des circuits ou pour construire des prototypes de circuits avant de les intégrer dans un appareil ou une carte de circuit imprimé.

2 batteries de 9V

Une batterie 9V est une batterie de format standard utilisée dans de nombreux appareils et dispositifs électroniques. Elle est appelée “batterie 9V” en raison de la tension nominale de 9 volts qu’elle fournit.

Montage

Pour réaliser le montage,

on peut connecter

  • la LED rouge à la broche P0  du micro:bit
  • la broche S du relai  à la broche P1 de la carte micro:bit
  • la broche DATAdu capteur DTH11 à la broche P2 de la carte micro:bit

Les méthodes de montage sont nombreuses et en voilà des exemples :

Montage (1)

Montage (2)

Programme makecode

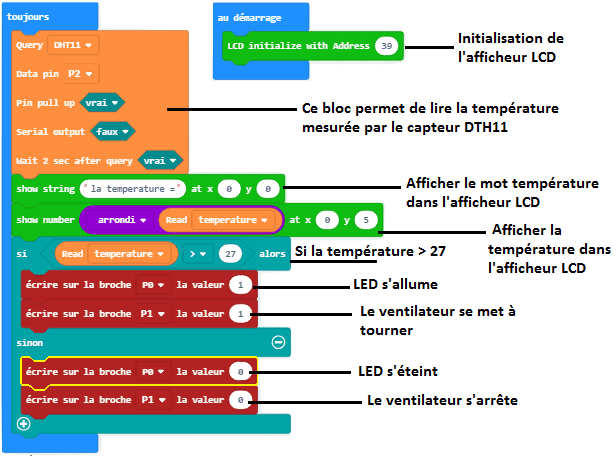

Voici le programme makecode du système de refroidissement.

Remarque: il faut aller à Extensions pour importer l’extension DTH11/DTH22 et I2c_LCD1602
