capteur DHT11 Micro:bit

Mesurer la température avec le capteur DHT11

But de ce tutoriel:

Dans ce tutoriel nous allons voir comment lire la température mesurée par le capteur DTH11 et l’afficher sur la carte micro:bit.



Montage

Pour réaliser le montage on connecte:

  • la broche DATA du capteur DTH11 à la broche 1 de l’adaptateur du micro:bit
  • la broche VCC du capteur DTH11 à la broche 3,3 V du micro:bit.
  • la broche GND du capteur DTH11 à la broche GND  du micro:bit

Il existe plusieurs méthodes de montage.

Montage (1)

Montage (2)

Programme makecode

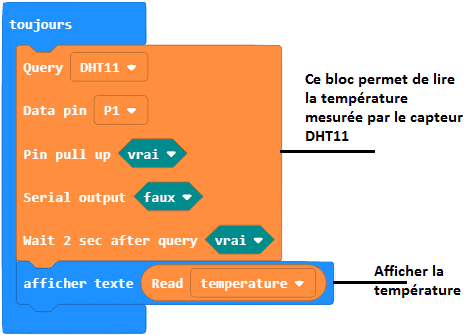

Voici le programme makecode qui lit la température mesurée par le capteur DHT11.

Remarque: il faut aller à Extensions pour importer l’extension DHT11/DHT22.
