Système de détection incendie contrôlé par la carte ESP32
Un système de détection d’incendie est un système qui est utilisé pour détecter la présence d’un incendie et pour alerter les personnes dans la zone du danger. Les systèmes de détection d’incendie peuvent être utilisés dans différents contextes, tels que les foyers, les entreprises et les bâtiments publics.
Il existe plusieurs types de systèmes de détection d’incendie, notamment :
- Détecteurs de fumée : ce sont des dispositifs conçus pour détecter la présence de fumée dans l’air et déclencher une alarme lorsque de la fumée est détectée. Les détecteurs de fumée peuvent être à ionisation ou photoélectriques.
- Détecteurs de chaleur : ce sont des dispositifs conçus pour détecter la présence de chaleur dans la zone et déclencher une alarme lorsque la température atteint un certain niveau. Les détecteurs de chaleur sont souvent utilisés dans des endroits où les détecteurs de fumée peuvent ne pas être efficaces, tels que les cuisines ou les garages.
- Détecteurs de flamme : ce sont des dispositifs conçus pour détecter la présence d’une flamme ou d’autres sources de rayonnement infrarouge. Les détecteurs de flamme sont souvent utilisés dans les milieux industriels, tels que les centrales électriques ou les usines chimiques.
But de ce projet:
Dans ce projet on va réaliser un système de détection incendie avec la carte ESP32. Il utilise principalement un capteur de flamme KY-026 , et un buzzer.
Lorsque le capteur de flamme détecte un feu, la carte ESP32 donne l’ordre au buzzer de sonner.

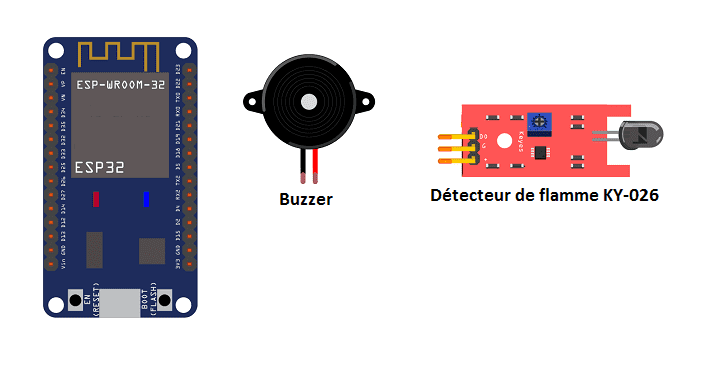

Composants nécessaires
carte ESP32
La carte ESP32 est une carte de microcontrôleur basée sur le microcontrôleur ESP32 d’Espressif Systems. C’est une puce système à faible coût et à faible consommation d’énergie conçue pour les applications de l’Internet des objets (IoT).
Un détecteur de flamme KY-026
Le détecteur de flamme KY-026 est un capteur utilisé pour détecter la présence de flammes. Il peut être utilisé dans une variété de situations, telles que la détection de feux de cuisine ou de feux de cheminée, la surveillance de dispositifs de chauffage et d’appareils électroniques, ou encore la sécurité incendie dans les bâtiments.
Un buzzer
Le buzzer est un dispositif de signalisation électrique qui émet un son de bourdonnement lorsqu’il est activé. Les buzzers sont couramment utilisés dans une variété d’applications, telles que les systèmes d’alarme, les minuteries et les sonnettes de porte.
des fils de connexion
Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques. Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.
Plaque d’essai
Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.
Montage
Pour réaliser le montage, on peut connecter
- le borne (+) de buzzer à la broche D4 de la carte ESP32
- le borne (-) de buzzer à la broche GND de la carte ESP32
- la broche DO du capteur de flamme à la broche D34 de la carte ESP32
- la broche VCC du capteur de flamme à la broche 3.3V de la carte ESP32
- la broche GND du capteur de flamme à la broche GND de la carte ESP32
Programme Micropython :
Voici le programme python pour le système de détection des incendies:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
from machine import Pin, ADC from time import sleep flamme = ADC(Pin(34)) flamme.atten(ADC.ATTN_11DB) #Full range: 3.3v buzzer=Pin(4,Pin.OUT) while True: flamme_value = flamme.read() #print(pot_value) sleep(0.1) if (flamme_value<4095): #détection d'un incendie buzzer.value(1) # le buzzer sonne else: buzzer.value(0) # le buzzer s'arrête |
