Afficheur I2C LCD 1602 capteur DHT11 Micro:bit

Mesurer la température avec le capteur DHT11 et l’afficher sur un afficheur LCD

But de ce tutoriel:

Dans ce tutoriel nous allons voir comment lire la température mesurée par le capteur DTH11 et l’afficher sur un afficheur LCD.

Composants nécessaires

  • carte micro:bit
  • capteur DTH11
  • afficheur LCD
  • micro:bit GPIO Expansion Board (Pour montage 1)
  • des fils de connexion

Montage

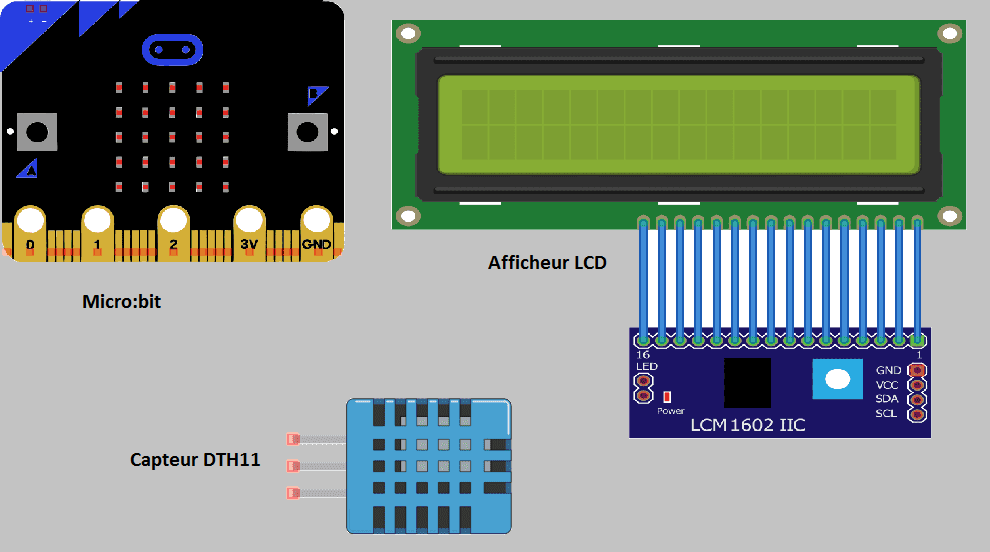

Pour réaliser le montage on connecte:

  • la broche DATA du capteur DTH11 à la broche 1 de l’adaptateur du micro:bit
  • la broche VCC du capteur DTH11 à la broche 3,3 V du micro:bit.
  • la broche GND du capteur DTH11 à la broche GND  du micro:bi
  • la broche SCL de l’afficheur LCD à la broche 19 de l’adaptateur du micro:bit
  • la broche SDA de l’afficheur LCD à la broche 20 de l’adaptateur du micro:bit
  • la broche VCC de l’afficheur LCD à une énergie de 5v à 9V.
  • la broche GND de l’afficheur LCD à la broche GND  du micro:bit

Il existe plusieurs méthodes de montage.

Montage (1)

Montage (2)

Programme makecode

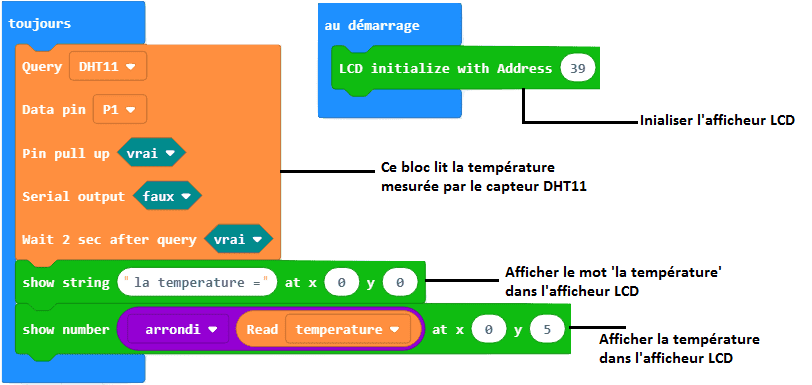

Voici le programme makecode qui lit la température mesurée par le capteur DTH11 et l’affiche sur  un afficheur LCD

Remarque: il faut aller à Extensions pour importer l’extension DTH11/DTH22 et I2c_LCD1602
