Capteur de gaz MQ-4 ESP32 Internet des objets Projet
Système de détection des fuites de gaz intelligent contrôlé par ESP32
Présentation du système de détection intelligent de fuites de gaz:
Un système de détection intelligent de fuites de gaz est un système qui utilise des capteurs IoT et une connexion Internet pour surveiller et détecter les fuites de gaz dangereuses dans les immeubles, les installations industrielles et les infrastructures de transport.
Voici comment fonctionne ce système de détection de fuites de gaz :
- Des capteurs de détection de gaz sont installés dans les zones à risque de fuites de gaz. Ces capteurs peuvent être utilisés pour détecter une variété de gaz dangereux, tels que le méthane, le propane, le gaz naturel et le gaz de pétrole liquéfié (GPL).
- Les capteurs sont connectés à une carte de développement IoT, comme une Raspberry Pi ou un ESP32, qui collecte les données de détection de gaz en temps réel.
- La carte de développement est connectée à un réseau Internet via WiFi ou Ethernet et envoie les données de détection de gaz à un serveur de données en nuage.
- Un logiciel de gestion de données en nuage stocke et analyse les données de détection de gaz en temps réel pour détecter les fuites potentielles. Si une fuite est détectée, le logiciel peut envoyer une notification à l’opérateur ou déclencher une alarme pour prévenir les personnes sur place.
- L’opérateur peut accéder aux données de détection de gaz en temps réel via une interface Web ou une application mobile pour surveiller et gérer les fuites de gaz.
But de ce projet:

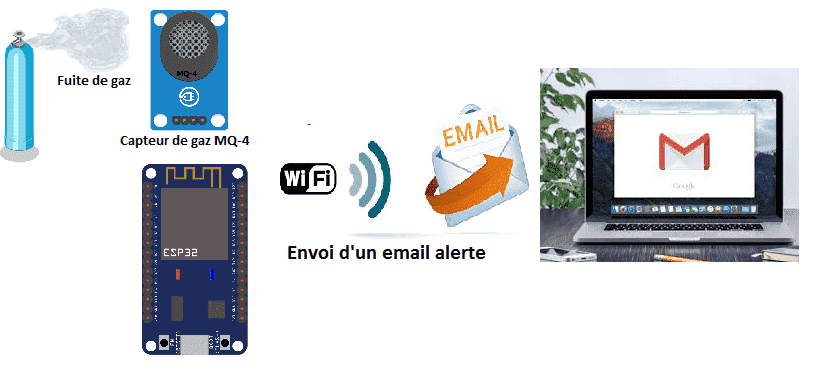

Dans ce projet on va réaliser un système de détection de fuite de gaz contrôlé par la carte ESP32 connecté à l’Internet.
Il utilise principalement un capteur de gaz MQ-4. Lorsque le capteur détecte une fuite de gaz, la carte ESP32 envoie un email alerte par WIFI.
Composants nécessaires
carte ESP32
ESP32 est une carte de développement électronique basée sur le microcontrôleur ESP32 de la société Espressif. Il s’agit d’un microcontrôleur à double cœur avec un processeur principal Xtensa LX6 et un processeur secondaire dedié au traitement du signal. La carte ESP32 est conçue pour être utilisée dans les applications IoT (Internet des objets) et comprend une variété de fonctionnalités pour faciliter la communication avec d’autres dispositifs et l’accès à Internet.
Voici quelques-unes des principales caractéristiques de la carte ESP32 :
- Bluetooth et WiFi : La carte ESP32 inclut un module WiFi et Bluetooth pour faciliter la communication sans fil avec d’autres dispositifs.
- Connectivité : La carte ESP32 est équipée de plusieurs ports de communication, tels que USB, UART, I2C et SPI, ce qui la rend idéale pour la communication avec d’autres composants électroniques.
- Mémoire : La carte ESP32 dispose de 512 Ko de mémoire flash et de 8 Mo de RAM.
- Energie : La carte ESP32 est alimentée par une tension de 3,3 V et est dotée d’un circuit de gestion de l’alimentation pour gérer les périodes de veille et d’arrêt.
- Logiciels : La carte ESP32 est compatible avec un large éventail de logiciels de développement, tels que Arduino, ESP-IDF et MicroPython. Cela permet aux développeurs de choisir le logiciel de développement qui leur convient le mieux.
capteur de gaz MQ-4
Le capteur de gaz MQ-4 est un capteur qui permet de détecter les concentrations de méthane, de propane et de gaz de pétrole liquéfié (GPL) dans l’air. Il est souvent utilisé dans les applications de sécurité industrielle et de détection de fuites de gaz.
Module d’alimentation 3.3V/5V
Un module d’alimentation 3.3V/5V est un module de conversion de tension qui permet de fournir une tension de 3,3V ou de 5V à un circuit électronique. Il est souvent utilisé pour alimenter des cartes de développement et des capteurs qui nécessitent une tension de 3,3V ou de 5V.
des fils de connexion
Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement ESP32. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte ESP32 afin de créer des circuits électroniques.
Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.
Les fils de connexion sont généralement fabriqués en cuivre ou en alliage de cuivre et sont revêtus d’un isolant en plastique pour protéger les fils électriques et empêcher les courts-circuits. Ils sont disponibles dans une variété de couleurs pour aider à identifier et organiser les différents fils dans un circuit.
Plaque d’essai
Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.
Les plaques d’essai sont généralement basées sur un microcontrôleur, qui est un processeur facile à utiliser et à programmer qui peut être utilisé pour contrôler une variété de circuits électroniques. Les plaques d’essai incluent généralement des broches d’extension qui permettent de connecter facilement des composants électroniques tels que des capteurs, des afficheurs, des moteurs et d’autres composants.
Montage
Pour réaliser le montage, on peut connecter:
pour le capteur MQ-4 :
- la broche DO à la broche D34 de la carte ESP32
- la broche VCC à la broche 5V du module de l’alimentation
- la broche GND à la broche GND de la carte ESP32
Programme en micropython:
Voici le programme du système de détection des fuite de gaz intelligent connecté à l’Internet:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
import ConnectWifi ConnectWifi.connect() import umail from machine import Pin, ADC from time import sleep gaz = ADC(Pin(34)) gaz.atten(ADC.ATTN_11DB) while True: gaz_value = flamme.read() sleep(0.1) if (gaz_value < 200): smtp = umail.SMTP('smtp.gmail.com', 587, username='adresse-emetteur@gmail.com', password='**********') smtp.to('adresse-recepteur@gmail.com') smtp.send("Attention!!! il y a fuite de gaz") smtp.quit() |
Remarque: il faut importer les deux bibliothèques: ConnectWifi.py et umail.py.
