Capteur de flamme KY-026 ESP8266 Internet des objets Micro:bit Projet

Système de détection de flamme intelligent avec Micro:bit

Présentation du système de détection de flamme intelligent:

Un système de détection de flamme intelligent est un appareil conçu pour détecter la présence de flammes dans un environnement et envoyer une alerte en cas de détection de flammes. Ces systèmes sont souvent utilisés dans les industries de l’énergie, de la chimie et de l’aérospatiale, ainsi que dans les immeubles de bureaux, les maisons et les centres commerciaux pour protéger contre les incendies.

Les systèmes de détection de flamme intelligents sont généralement équipés de capteurs de flamme sensibles qui peuvent détecter la présence de flammes à des distances allant jusqu’à 15 mètres. Ils peuvent également être connectés à un réseau de communication, comme le WiFi, pour envoyer des alertes en cas de détection de flammes à des appareils mobiles ou à des centres de contrôle de l’incendie.

Il existe plusieurs types de systèmes de détection de flamme intelligents, notamment les détecteurs de flamme optiques, qui utilisent des capteurs optiques pour détecter la présence de flammes, et les détecteurs de flamme thermiques, qui utilisent des capteurs de température pour détecter la présence de flammes. Les systèmes de détection de flamme intelligents peuvent également être équipés de capteurs de fumée et de monoxyde de carbone pour détecter les incendies et les autres dangers potentiels.

Il est important de noter que les systèmes de détection de flamme intelligents ne remplacent pas les mesures de prévention des incendies, comme l’installation de détecteurs de fumée et l’utilisation de dispositifs d’extinction d’incendie. Ils sont conçus pour aider à protéger contre les incendies en fournissant une alerte précoce en cas de détection de flammes, mais ils ne peuvent pas éteindre un incendie.

But du projet: système de détection de flamme intelligentde fuites de gaz

Dans ce projet on va réaliser un système de détection incendie intelligent avec la carte Micro:bit connecté à l’Internet.

Il utilise principalement un capteur de flamme KY-026.

Lorsque le capteur de flamme détecte une flamme, la carte Micro:bit envoie un email alerte par WIFI.

Remarque: Pour connecter la carte Micro:bit à l’Internet vous pouvez voir cet article: https://www.robotique.tech/tutoriel/envoie-dun-email-par-la-carte-microbit/

Composants nécessaires

carte micro:bit

La carte Micro:bit est une carte de développement électronique de petite taille conçue pour l’apprentissage de la programmation et de l’électronique. Il est destiné aux élèves de l’école primaire et du collège et peut être utilisé pour créer des projets de robotique, de domotique et de développement de matériel électronique.

La carte Micro:bit mesure environ 5 cm x 4 cm et est dotée de plusieurs ports et connecteurs pour connecter des capteurs, des actionneurs et d’autres dispositifs électroniques. Elle comprend également un afficheur LED de 5 x 5, un haut-parleur, un accéléromètre et un gyroscope, ainsi qu’une connexion Bluetooth.

La carte Micro:bit peut être programmé en utilisant le langage de programmation Python ou en utilisant des blocs de programmation via un logiciel en ligne comme Microsoft MakeCode. Il est alimenté par une batterie ou par un câble USB et peut être utilisé en tant que dispositif autonome ou connecté à un ordinateur ou à un autre système de contrôle.

La carte Micro:bit est un outil pratique pour les éducateurs et les développeurs qui souhaitent enseigner la programmation et l’électronique de manière interactive et ludique.

carte d’extension GPIO

Une carte GPIO (General Purpose Input/Output) est un type de carte qui permet de connecter des appareils externes à un ordinateur ou à un microcontrôleur. Elle possède généralement une série de broches qui peuvent être utilisées pour envoyer et recevoir des signaux numériques et analogiques, ainsi que pour fournir de l’énergie à des appareils externes.

Les cartes GPIO sont souvent utilisées dans les projets de robotique, de domotique et de développement de logiciels, car elles permettent de connecter des capteurs, des actionneurs et d’autres appareils électroniques à un ordinateur ou à un microcontrôleur. Elles peuvent être utilisées pour contrôler et surveiller des systèmes, pour collecter et traiter des données, ou pour développer des applications de commande et de contrôle.

un détecteur de flamme KY-026

Le détecteur de flamme KY-026 est un capteur de flamme conçu pour détecter la présence de flammes dans un environnement. Il est souvent utilisé dans les projets de robotique et de domotique pour ajouter une fonction de détection de flamme à un appareil ou un système.

Le détecteur de flamme KY-026 est équipé d’un capteur de flamme infrarouge qui peut détecter la présence de flammes à une distance allant jusqu’à 1 mètre. Il est également équipé d’un LED rouge qui s’allume en cas de détection de flammes, ce qui peut être utile pour visualiser la détection de flammes.

Pour utiliser le détecteur de flamme KY-026, vous devez le brancher à un microcontrôleur ou à un autre appareil compatible via ses bornes de connexion. Vous pouvez alors utiliser le code de programmation approprié pour intégrer le détecteur de flamme KY-026 à votre projet et réagir en cas de détection de flammes.

Il est important de noter que le détecteur de flamme KY-026 n’est pas conçu pour être utilisé comme système de détection de flammes autonome. Il ne peut pas envoyer d’alertes ni être connecté à un réseau de communication, et il ne peut pas être utilisé comme remplacement pour les détecteurs de fumée ou les dispositifs d’extinction d’incendie. Il est conçu uniquement pour ajouter une fonction de détection de flammes à un projet de robotique ou de domotique.

un module wifi ESP8266

Le module WiFi ESP8266 est un module de communication sans fil utilisé pour connecter des périphériques et des cartes de développement à un réseau WiFi. Il est couramment utilisé avec des cartes de développement comme Arduino et Micro:bit pour créer des projets IoT et pour ajouter des fonctionnalités de communication sans fil à ces cartes.

Module d’alimentation 3.3V/5V

Un module d’alimentation 3.3V/5V est un module de conversion de tension qui permet de fournir une tension de 3,3V ou de 5V à un circuit électronique. Il est souvent utilisé pour alimenter des cartes de développement et des capteurs qui nécessitent une tension de 3,3V ou de 5V.

des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement ESP32. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte ESP32 afin de créer des circuits électroniques.

Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.

Les fils de connexion sont généralement fabriqués en cuivre ou en alliage de cuivre et sont revêtus d’un isolant en plastique pour protéger les fils électriques et empêcher les courts-circuits. Ils sont disponibles dans une variété de couleurs pour aider à identifier et organiser les différents fils dans un circuit.

Plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

Les plaques d’essai sont généralement basées sur un microcontrôleur, qui est un processeur facile à utiliser et à programmer qui peut être utilisé pour contrôler une variété de circuits électroniques. Les plaques d’essai incluent généralement des broches d’extension qui permettent de connecter facilement des composants électroniques tels que des capteurs, des afficheurs, des moteurs et d’autres composants.

Montage

Pour réaliser le montage, on peut connecter:

pour le capteur de flamme KY-026 :

  • la broche DO à la broche P2 de la carte Micro:bit
  • la broche VCC à la broche 3.3V de la carte Micro:bit
  • la broche GND  à la broche GND de la carte Micro:bit

Pour le module ESP8266, on connecte:

  • la broche RX au Pin P0 de la carte Micro:bit
  • la broche TX au Pin P1 de la carte Micro:bit
  • la broche GND au GND de la carte Micro:bit
  • les deux broches 3V3 et EN à la broche 5V du module de l’alimentation

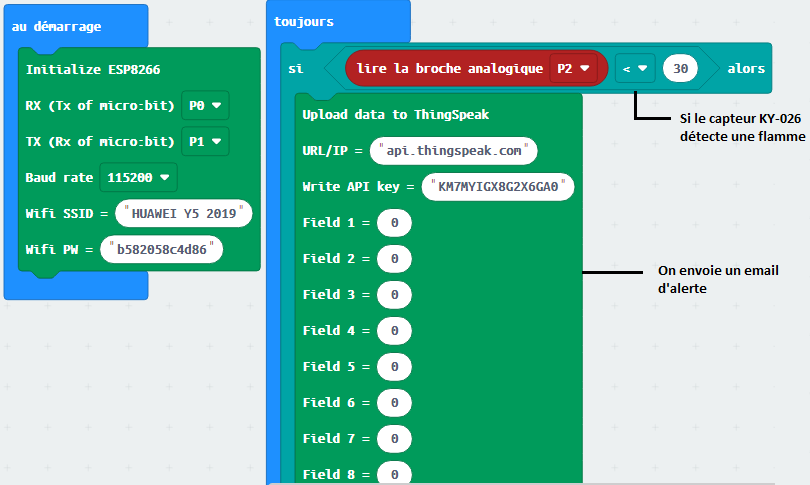

Programme Makecode:

Voici le programme du système de détection incendie intelligent connecté à l’Internet:
