Réalisation d’une barrière de parking automatique avec Micro:bit

Définition d’une barrière de parking

Une barrière de parking est un dispositif utilisé pour contrôler l’accès à un parking. Elles sont souvent utilisées dans les parkings privés ou payants pour contrôler l’accès et gérer le paiement des frais de stationnement.

Il existe de nombreuses options différentes pour les barrières de parking, allant des barrières manuelles actionnées par un levier ou une poignée à des barrières automatisées actionnées par un moteur électrique. Les barrières de parking automatisées peuvent être contrôlées à distance via une télécommande ou un lecteur de badge et peuvent être équipées de capteurs de présence ou de détecteurs de mouvement pour ouvrir et fermer automatiquement la barrière lorsqu’un véhicule approche ou s’éloigne.

Il existe de nombreux avantages à utiliser une barrière de parking, notamment la gestion efficace de l’accès et la possibilité de contrôler le paiement des frais de stationnement. Cependant, il est important de s’assurer que la barrière est correctement installée et entretenue afin de garantir son bon fonctionnement et d’éviter tout problème de sécurité.

But du projet: réalisation d’une barrière de parking automatique commandée par Micro:bit

Dans ce projet on allons simuler deux barrières de parking automatisées avec Micro:bit. Cette maquette reprend le fonctionnement général des systèmes automatisés qui permettent l’accès aux parcs publiques que l’on trouve les dans les gares, aéroports, cinémas, supermarchés, etc.

Cette barrière de parking automatique est généralement actionnée par  un servomoteurs et équipée de capteurs de présence ou de détecteurs de mouvement pour ouvrir et fermer automatiquement la barrière lorsqu’un véhicule approche ou s’éloigne.

Notre barrière s’ouvre à l’aide d’un servomoteur lorsque le capteur sonore HC-SR04 détecte une véhicule et se ferme automatiquement dans le cas contraire.

Composants nécessaires

carte micro:bit

La carte Micro:bit est une carte de développement électronique de petite taille conçue pour l’apprentissage de la programmation et de l’électronique. Il est destiné aux élèves de l’école primaire et du collège et peut être utilisé pour créer des projets de robotique, de domotique et de développement de matériel électronique.

La carte Micro:bit mesure environ 5 cm x 4 cm et est dotée de plusieurs ports et connecteurs pour connecter des capteurs, des actionneurs et d’autres dispositifs électroniques. Elle comprend également un afficheur LED de 5 x 5, un haut-parleur, un accéléromètre et un gyroscope, ainsi qu’une connexion Bluetooth.

La carte Micro:bit peut être programmé en utilisant le langage de programmation Python ou en utilisant des blocs de programmation via un logiciel en ligne comme Microsoft MakeCode. Il est alimenté par une batterie ou par un câble USB et peut être utilisé en tant que dispositif autonome ou connecté à un ordinateur ou à un autre système de contrôle.

La carte Micro:bit est un outil pratique pour les éducateurs et les développeurs qui souhaitent enseigner la programmation et l’électronique de manière interactive et ludique.

carte d’extension GPIO

Une carte GPIO (General Purpose Input/Output) est un type de carte qui permet de connecter des appareils externes à un ordinateur ou à un microcontrôleur. Elle possède généralement une série de broches qui peuvent être utilisées pour envoyer et recevoir des signaux numériques et analogiques, ainsi que pour fournir de l’énergie à des appareils externes.

Les cartes GPIO sont souvent utilisées dans les projets de robotique, de domotique et de développement de logiciels, car elles permettent de connecter des capteurs, des actionneurs et d’autres appareils électroniques à un ordinateur ou à un microcontrôleur. Elles peuvent être utilisées pour contrôler et surveiller des systèmes, pour collecter et traiter des données, ou pour développer des applications de commande et de contrôle.

deux capteurs sonore HC-SR04

Le capteur HC-SR04 est un capteur de distance ultrasonique couramment utilisé dans les projets électroniques. Il mesure la distance en envoyant un signal ultrasonique et en mesurant le temps qu’il lui faut pour rebondir sur un objet et retourner au capteur. Le capteur HC-SR04 est capable de mesurer des distances allant de 2 cm à 400 cm avec une précision de 3 mm.

un module LED RGB

Un module LED RGB est un module électronique qui contient une ou plusieurs LED (diodes électroluminescentes) de couleur rouge, verte et bleue. Ces LED peuvent être utilisées ensemble pour produire une large gamme de couleurs en mélangeant différentes quantités de rouge, vert et bleu.

un servomoteur

Un servomoteur est un moteur électrique qui peut être contrôlé avec précision pour effectuer des mouvements de rotation à un angle spécifique. Ils sont souvent utilisés dans les projets de robotique et de mécanique pour contrôler la position et le mouvement de différents éléments, tels que les bras de robots, les roues de véhicules télécommandés et les mécanismes de verrouillage.

une barrière sous forme d’un stylo

une plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement Arduino. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte Arduino afin de créer des circuits électroniques.

Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.

Montage du Parking

Pour réaliser le montage, on peut connecter

 Pour le premier capteur sonore HC-SR04 :

  • la broche VCC  à la broche 3.3V du Micro:bit
  • la broche Trig  à la broche P8 du Micro:bit
  • la broche ECHO à la broche P9 du Micro:bit
  • la broche GND à la broche GND du Micro:bit

 Pour le deuxième capteur sonore HC-SR04 :

  • la broche VCC  à la broche 3.3V du Micro:bit
  • la broche Trig  à la broche P4 du Micro:bit
  • la broche ECHO à la broche P13 du Micro:bit
  • la broche GND à la broche GND du Micro:bit

 Pour le servomoteur:

  • fil rouge : fil de l’alimentation à relier à la borne(+) des 4 piles
  • fil marron : fil à relier à la broche GND du Micro:bit
  • Jaune : fil de signal de positionnement branché à la broche P1 du Micro:bit

Pour Module LED RGB:

  • la broche Po de la carte micro:bit à la broche (R) pour la couleur rouge du module LED RGB
  • la broche P2 de la carte micro:bit à la broche (G) pour la couleur vert du module LED RGB
  • la broche GND de la carte micro:bit à la broche (GND) du module LED RGB

Montage 1

Montage 2

Programme Makecode

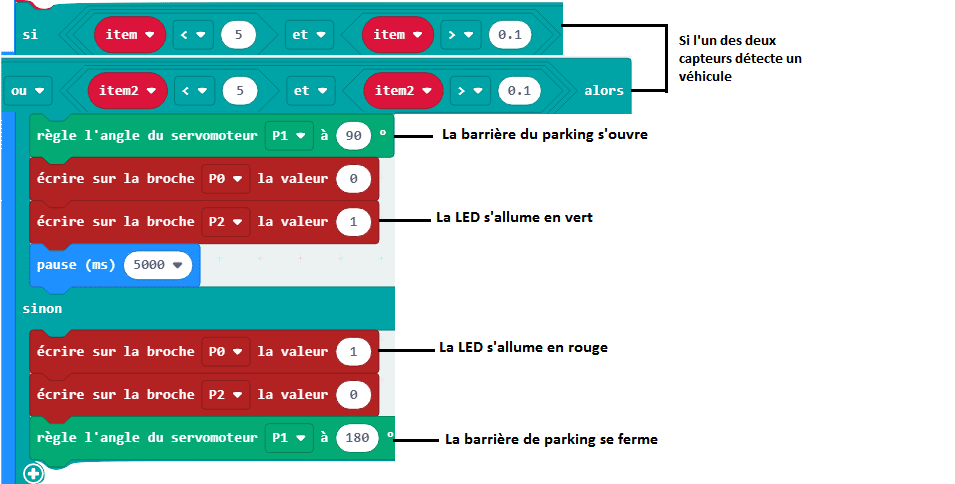

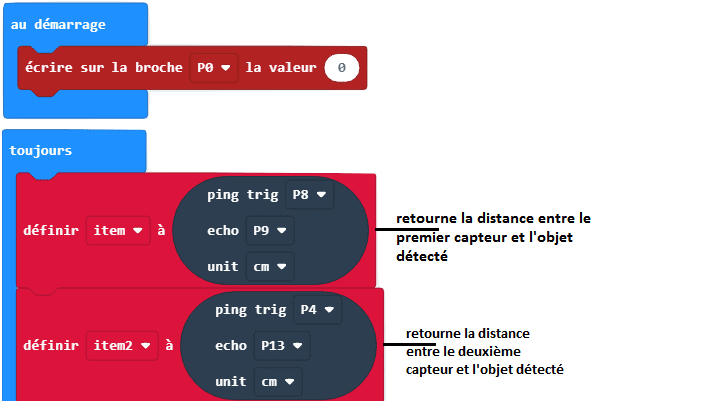

Voici le programme Makecode pour le système de parking automatisé
