Allumer des LEDs par une télécommande avec Arduino

30-08-20 15915

But de ce projet:

Dans ce projet on va allumer à distance des LEDs par une télécommande infrarouge:

Si on appuie sur la touche 1 de la télécommande, la LED verte s’allume ou s’éteint.
Si on appuie sur la touche 2 de la télécommande, la LED oranger s’allume ou s’éteint.
Si on appuie sur la touche 3 de la télécommande, la LED rouge s’allume ou s’éteint.

Pour allumer une LED à l’aide d’une télécommande et d’une carte Arduino, vous pouvez suivre les étapes suivantes :

Branchez une LED à la carte Arduino en connectant sa patte positive (longue) à un port de sortie de la carte et sa patte négative (courte) à un port de masse (GND).
Branchez un récepteur infrarouge (IR) à la carte Arduino en connectant ses bornes VCC et GND aux ports d’alimentation et de masse de la carte, et en connectant sa sortie de signal à un port d’entrée de la carte.

Composants nécessaires

carte Arduino

Une carte Arduino est une carte de développement électronique basée sur un microcontrôleur. Elle est conçue pour être facilement utilisable par les développeurs et les hobbyistes pour créer des projets électroniques.

Les cartes Arduino sont principalement utilisées pour contrôler des appareils électroniques en utilisant du code informatique, mais elles peuvent également être utilisées pour traiter et afficher des données. Elles sont souvent utilisées dans des projets de robotique, de domotique, de domaine de l’Internet des objets (IoT) et dans de nombreux autres domaines de l’électronique de loisir et professionnelle.

3 LED

Les LED (diodes électroluminescentes) sont des composants électroniques qui émettent de la lumière lorsqu’un courant électrique les traverse. Elles sont généralement fabriquées à partir de matériaux semi-conducteurs qui ont la propriété de réémettre de la lumière lorsqu’ils sont soumis à un champ électrique.

Les LED ont de nombreuses applications dans les domaines de l’éclairage, de l’affichage et de l’indication.

capteur infrarouge KY-032

Le capteur KY-032 est un capteur infrarouge (IR) qui peut être utilisé pour détecter la présence d’objets ou de personnes. Il est composé d’un émetteur infrarouge et d’un récepteur infrarouge qui sont montés de chaque côté d’un boîtier en plastique.

télécommande infrarouge

Une télécommande infrarouge (IR) est un dispositif de commande à distance qui utilise des impulsions lumineuses infrarouges pour transmettre des commandes à un appareil cible. Les télécommandes IR sont couramment utilisées pour contrôler des appareils électroniques tels que les téléviseurs, les lecteurs DVD, les décodeurs et les appareils de domotique.

des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques. Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.

Les fils de connexion sont généralement fabriqués en cuivre ou en alliage de cuivre et sont revêtus d’un isolant en plastique pour protéger les fils électriques et empêcher les courts-circuits. Ils sont disponibles dans une variété de couleurs pour aider à identifier et organiser les différents fils dans un circuit.

Plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

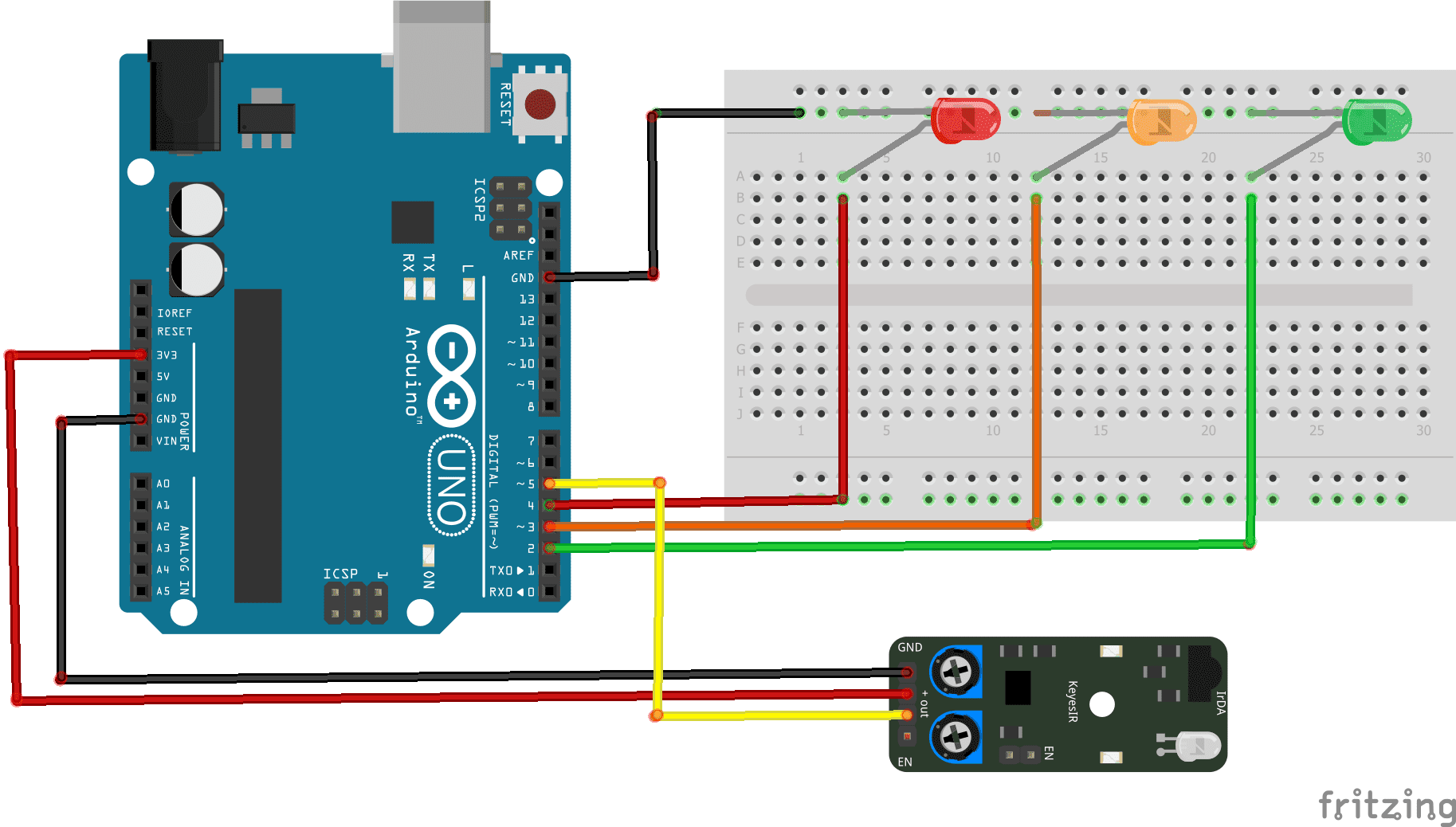

Montage

Pour réaliser le montage, on peut connecter la LED vert à la borne numérique N°2, la LED jaune à la borne numérique N°2 et la LED rouge à la borne numérique N°3 de la carte Arduino.

Pour le capteur infraourge IR, on connecte:

la broche OUT à la borne numérique N°5 de l’Arduino
la broche (+) à la broche 3.3V de l’Arduino
la broche GND à la GND de l’Arduino

Les méthodes de montage sont nombreuses et en voilà des exemples :

Programme Arduino

Voici le programme Arduino qui permet d’allumer à distance des LEDs par une télécommande infrarouge.

Remarque: il faut importer cette bibliothèque Arduino-IRremote-master dans le programme.

#include <IRremote.h>
int RECV_PIN = 5;
IRrecv irrecv(RECV_PIN); // le capteur infrarouge est connecté à broche 5 de l’Arduino
decode_results results;

const int led_verte = 2;  // led verte est connectée à la broche 2 de la carte Adruino
const int led_oranger = 3;  // led oranger est connectée à la broche 3 de la carte Adruino
const int led_rouge = 4;  // led rouge est connectée à la broche 4 de la carte Adruino
int allumer_vert,allumer_rouge,allumer_oranger;

void setup()
{ irrecv.enableIRIn(); // Initialise le recepteur infrarouge
allumer_vert=0;
allumer_rouge=0;
allumer_oranger=0;
pinMode(led_verte, OUTPUT);
pinMode(led_oranger, OUTPUT);
pinMode(led_rouge, OUTPUT);
}

void loop()
{ if (irrecv.decode(&results)) {

if (results.value==0xFF30CF)//on appuie sur la touche 1 de la télécommande
{
if (allumer_vert==0 )// si led verte éteinte
{allumer_vert=1;
digitalWrite(led_verte, HIGH);// LED oranger s'allume
}else
{allumer_vert=0;
digitalWrite(led_verte, LOW);// LED oranger s'éteint
}
}

if (results.value==0xFF18E7)//on appuie sur la touche 2
{
if (allumer_oranger==0 ) // si led oranger éteinte
{allumer_oranger=1;
digitalWrite(led_oranger, HIGH);// LED oranger s'allume
}else
{allumer_oranger=0;
digitalWrite(led_oranger, LOW);// LED oranger s'éteint
}
}

if (results.value==0xFF7A85)//on appuie sur la touche 3
{
if (allumer_rouge==0 ) // si led rouge éteinte
{allumer_rouge=1;
digitalWrite(led_rouge, HIGH);// LED rouge s'allume
}else
{allumer_rouge=0;
digitalWrite(led_rouge, LOW);// LED rouge s'éteint
}
}

irrecv.resume(); // Recoit la valeur suivante
}

}

#include <IRremote.h>

int RECV_PIN = 5;

IRrecv irrecv(RECV_PIN); // le capteur infrarouge est connecté à broche 5 de l’Arduino

decode_results results;

const int led_verte = 2; // led verte est connectée à la broche 2 de la carte Adruino

const int led_oranger = 3; // led oranger est connectée à la broche 3 de la carte Adruino

const int led_rouge = 4; // led rouge est connectée à la broche 4 de la carte Adruino

int allumer_vert,allumer_rouge,allumer_oranger;

void setup()

{ irrecv.enableIRIn(); // Initialise le recepteur infrarouge

allumer_vert=0;

allumer_rouge=0;

allumer_oranger=0;

pinMode(led_verte, OUTPUT);

pinMode(led_oranger, OUTPUT);

pinMode(led_rouge, OUTPUT);

}

void loop()

{ if (irrecv.decode(&results)) {

if (results.value==0xFF30CF)//on appuie sur la touche 1 de la télécommande

{

if (allumer_vert==0 )// si led verte éteinte

{allumer_vert=1;

digitalWrite(led_verte, HIGH);// LED oranger s'allume

}else

{allumer_vert=0;

digitalWrite(led_verte, LOW);// LED oranger s'éteint

}

if (results.value==0xFF18E7)//on appuie sur la touche 2

{

if (allumer_oranger==0 ) // si led oranger éteinte

{allumer_oranger=1;

digitalWrite(led_oranger, HIGH);// LED oranger s'allume

}else

{allumer_oranger=0;

digitalWrite(led_oranger, LOW);// LED oranger s'éteint

}

if (results.value==0xFF7A85)//on appuie sur la touche 3

{

if (allumer_rouge==0 ) // si led rouge éteinte

{allumer_rouge=1;

digitalWrite(led_rouge, HIGH);// LED rouge s'allume

}else

{allumer_rouge=0;

digitalWrite(led_rouge, LOW);// LED rouge s'éteint

}

irrecv.resume(); // Recoit la valeur suivante

}

Explication du programme Arduino

Dans le sketch, déclarez un objet de type “pin” pour chaque périphérique connecté à la carte en utilisant la syntaxe suivante :

const int led_verte = 2;
const int led_oranger = 3;
const int led_rouge = 4;
int RECV_PIN = 5;

const int led_verte = 2;

const int led_oranger = 3;

const int led_rouge = 4;

int RECV_PIN = 5;

Ces instructions définissent des variables nommées “led_verte” , “led_oranger”, “led_rouge” et RECV_PIN qui contiennent les numéros des ports de sortie et d’entrée auxquels les LED et le récepteur IR sont connectés.

IRrecv irrecv(RECV_PIN);

1	IRrecv irrecv(RECV_PIN);

Cette instruction permet de connecter le capteur infrarouge à la broche 5 de l’Arduino

Dans la fonction “setup()”, utilisez la fonction “pinMode()” pour définir le mode de fonctionnement des ports de la carte :

pinMode(led_verte, OUTPUT);
pinMode(led_oranger, OUTPUT);
pinMode(led_rouge, OUTPUT);

pinMode(led_verte, OUTPUT);

pinMode(led_oranger, OUTPUT);

pinMode(led_rouge, OUTPUT);

Ces instructions indiquent à la carte Arduino que les ports 2,3 et 4 doivent être utilisé en mode sortie

Dans la fonction “setup()”, on initialise le capteur infrarouge ky-023

irrecv.enableIRIn();

1	irrecv.enableIRIn();

Dans la fonction “loop()”, utilisez la fonction “irrecv.decode()” pour lire la valeur du signal IR reçu par le récepteur :

irrecv.decode(&amp;results);

1	irrecv.decode(&results);

Cette instruction lit la valeur du signal IR reçu par le récepteur et la stocke dans une variable nommée “results”.

On utilise une condition “if” pour vérifier si la valeur du signal IR correspond à une commande de la télécommande :

if (results.value==0xFF30CF)//on appuie sur la touche 1 de la télécommande
   { if (allumer_vert==0 )// si led verte éteinte
           {allumer_vert=1; digitalWrite(led_verte, HIGH);// LED oranger s'allume }
     else {allumer_vert=0; digitalWrite(led_verte, LOW);// LED oranger s'éteint }

if (results.value==0xFF30CF)//on appuie sur la touche 1 de la télécommande

{ if (allumer_vert==0 )// si led verte éteinte

{allumer_vert=1; digitalWrite(led_verte, HIGH);// LED oranger s'allume }

else {allumer_vert=0; digitalWrite(led_verte, LOW);// LED oranger s'éteint }

Cette instruction vérifie si la valeur du signal IR est égale à “0xFF30CF". Si c’est le cas, si la LED verte est éteinte on utilise la fonction “digitalWrite(HIGH)” pour allumer la LED Si ce n’est pas le cas, on éteint la LED verte.
