Clignoter deux LEDs avec micro:bit

But de ce tutoriel:

Dans ce tutoriel on va clignoter deux LEDs (rouge et vert) avec la carte micro:bit toutes les deux secondes.

Composants nécessaires

carte micro:bit

La carte micro:bit est une petite carte de développement programmable conçue pour les débutants en programmation. Elle est équipée de capteurs et de périphériques qui peuvent être utilisés pour créer des projets de robotique, de domotique, de jeux et bien plus encore. La carte micro:bit est facile à utiliser et peut être programmée à l’aide de différents langages de programmation, tels que Python, JavaScript et C++. Elle est également compatible avec de nombreux kits de démarrage et de matériel de développement, ce qui la rend idéale pour les projets de tinkering et de DIY.

1 LED rouge – 1 LED vert

Les LED (diodes électroluminescentes) sont des composants électroniques qui produisent de la lumière lorsqu’une tension électrique est appliquée. Elles sont couramment utilisées dans de nombreux appareils électroniques, tels que les téléphones portables, les ordinateurs et les téléviseurs, pour afficher des informations ou pour indiquer l’état de l’appareil. Les LED peuvent également être utilisées dans des projets de bricolage et de développement de matériel, comme des afficheurs à LED, des projecteurs et des lampes. Les LED sont généralement petites et peu coûteuses, et elles ont une durée de vie relativement longue. Elles sont également éconergétiques, car elles ne consomment pas beaucoup d’énergie.

2 résistances de 220Ω

Une résistance est un composant électronique qui est utilisé pour limiter le courant électrique dans un circuit électrique. Elle est souvent utilisée pour protéger des composants sensibles ou pour réguler la tension et le courant dans un circuit.

micro:bit GPIO Expansion Board (pour montages 2 et 3)

La carte GPIO (General Purpose Input Output) est une carte de développement qui permet à un ordinateur de communiquer avec des périphériques externes et de contrôler des appareils électroniques tels que des LED.

des fils de connexion

Les fils de connexion sont des fils métalliques utilisés pour relier des composants électroniques ou des périphériques. Ils sont souvent utilisés dans les projets de développement de matériel et de robotique pour connecter des composants tels que des LED, des moteurs et des capteurs à une carte de développement ou à un microcontrôleur.

Plaque d’essai

Une plaque d’essai est un type de support de prototypage utilisé pour tester et développer des circuits électroniques. Elle est souvent utilisée dans les projets de développement de matériel et de robotique pour connecter et tester des composants tels que des LED, des moteurs et des capteurs.

Montage

Pour réaliser le montage, on peut connecter la LED vert à la broche P0 et la LED rouge à la broche P1 de la carte micro:bit.

Les méthodes de montage sont nombreuses et en voilà des exemples :

Montage (1)

Montage (2)

Montage (3)

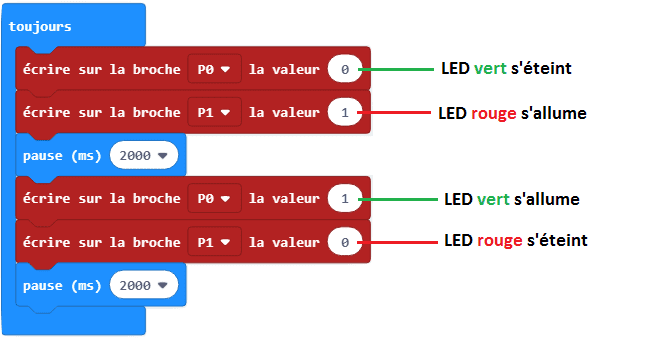

Voici le programme makecode qui permet de clignoter 2 LEDs : LED vert connectée à la broche P0 et LED rouge connectée à la broche P1 du micro:bit.




4 commentaires

madec 24-08-2121

Bonjour, Bravo pour le tuto ! Quel logiciel utilisez-vous pour les schémas de montage. Merci

Med Ali 25-08-2121

J'utilise le logiciel Fritzing

Montage 3 cable bleu , non connecté à la résitance 15-05-2020

Petite coquille dans le montage 3 Le câble bleu , non connecté à la résistance il faut décaler d'une ligne de connexion

frank 20-05-2020

Merci beaucoup pour votre remarque
