LED RGB Micro:bit

Varier l’intensité de lumière d’une LED RGB avec micro:bit

But de ce tutoriel:

Dans ce tutoriel on va varier automatiquement l’intensité de lumière d’une LED RGB

Composants nécessaires

  • carte micro:bit
  • led RGB
  • 3  Résistances de 22O Ω
  • micro:bit GPIO Expansion Board
  • Des fils de connexion

Montage

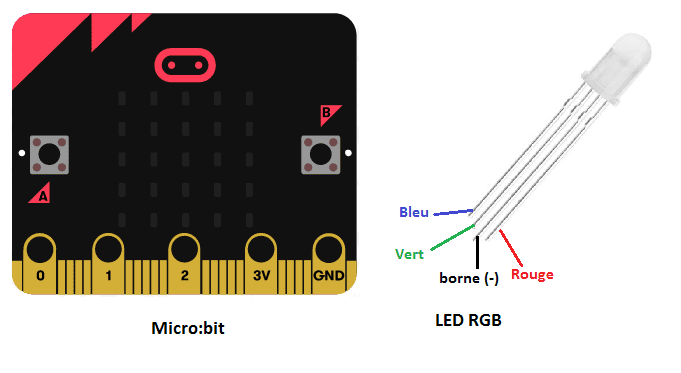

On connecte :

  • la broche Po de la carte micro:bit à la broche (R) pour la couleur rouge du module LED RGB
  • la broche P1 de la carte micro:bit à la broche (G) pour la couleur vert du module LED RGB
  • la broche P2 de la carte micro:bit à la broche (B) pour la couleur bleu du module LED RGB
  • la broche GND de la carte micro:bit à la broche (GND) du module LED RGB

Les méthodes de montage sont nombreuses et en voilà des exemples :

Montage (1)

Montage (2)

Programme makecode

Voici le programme makecode qui permet de varier automatiquement l’intensité de lumière de LED RGB .
