Envoyer des données (température et humidité) vers le site Thingspeak avec Micro:bit

14-12-20 2396

présentation du site Thingspeak

ThingSpeak est un service de gestion de l’Internet des objets (IoT) qui permet aux utilisateurs de collecter et de stocker des données de capteurs, de les analyser et de les visualiser en temps réel. Il est également possible de déclencher des actions basées sur des événements en utilisant les données collectées par les capteurs.

ThingSpeak est particulièrement utile pour les projets de robotique, de domotique et de capteurs, car il offre une plateforme simple et facile à utiliser pour collecter et analyser les données des capteurs. Il est également possible de connecter ThingSpeak à d’autres services en ligne, comme Twitter et IFTTT, pour déclencher des actions basées sur des événements en temps réel.

Pour utiliser ThingSpeak, vous devez créer un compte et configurer un canal pour chaque capteur que vous souhaitez utiliser. Vous pouvez alors utiliser l’API ThingSpeak pour envoyer des données de capteurs à votre canal et visualiser les données en temps réel sur le site Web de ThingSpeak. Vous pouvez également configurer des alertes et des actions basées sur des événements en utilisant les fonctionnalités de gestion de l’événement de ThingSpeak.

ThingSpeak est une plateforme gratuite, mais il existe également des plans payants qui offrent des fonctionnalités supplémentaires, comme la possibilité de stocker plus de données et de déclencher des actions plus complexes basées sur des événements.

But de ce projet:

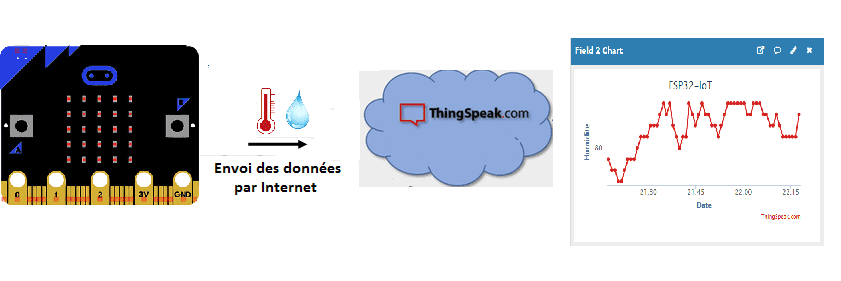

Grâce à la carte Micro:bit et le module ESP8266 connectés à l’Internet des objets (IoT: Internet of Things), il est possible de suivre en temps réel la température et l’humidité mesurées par le capteur DTH11.

Pour créer des applications d’enregistrement de données capteurs, on peut utiliser ThingSpeak qui est une API et une application open source pour l’Internet des objets, permettant de stocker et de collecter les données des objets connectés.

Pour envoyer des données de température et d’humidité à ThingSpeak, vous devrez utiliser un capteur de température et d’humidité DTH11 et un appareil compatible avec ThingSpeak, comme un microcontrôleur ou un module de communication IoT. Vous devrez également créer un compte sur ThingSpeak et configurer un canal pour chaque capteur que vous souhaitez utiliser.

Voici les étapes générales à suivre pour envoyer des données de température et d’humidité à ThingSpeak:

Branchez votre capteur de température et d’humidité DTH11 à la carte Arduino
Téléchargez et installez le logiciel de programmation approprié pour la carte Arduino et configurez-le pour communiquer avec votre capteur de température et d’humidité.
Créez un compte sur ThingSpeak et configurez un canal pour chaque capteur que vous souhaitez utiliser. Prenez note de votre clé d’écriture de canal, qui vous sera utile pour envoyer des données à ThingSpeak.

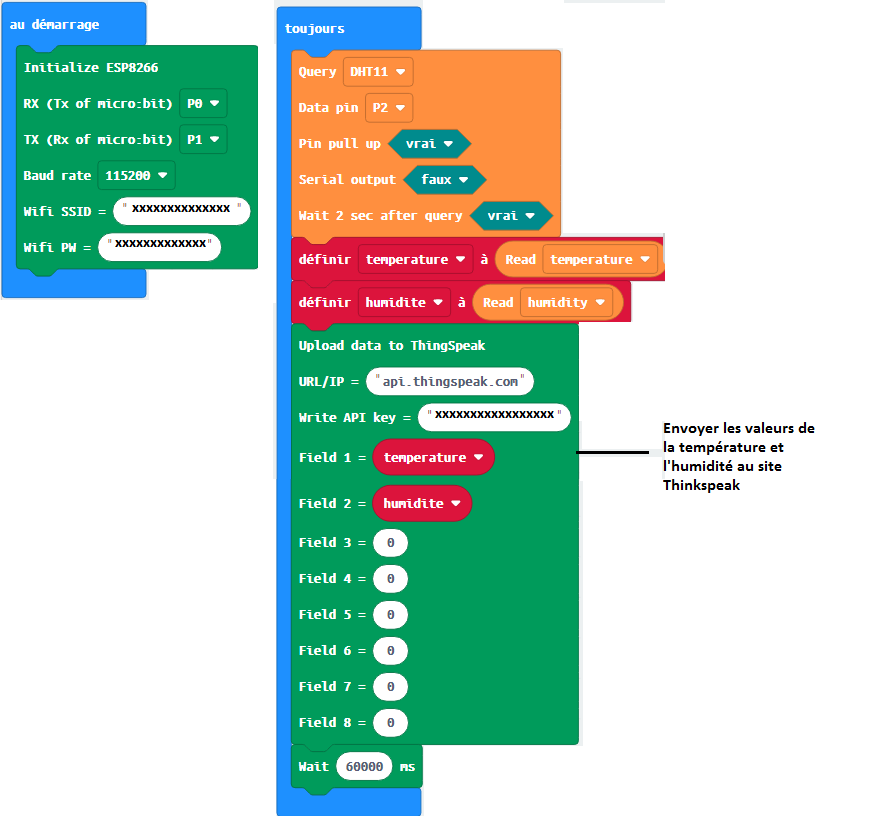

Écrivez un code de programmation pour lire les données de température et d’humidité de votre capteur et les envoyer à ThingSpeak en utilisant l’API ThingSpeak. Vous devrez utiliser votre clé d’écriture de canal et spécifier les champs de données de température et d’humidité dans votre code.
Téléchargez votre code sur votre appareil et exécutez-le pour envoyer des données de température et d’humidité à ThingSpeak. Vous devriez être en mesure de visualiser les données en temps réel sur le site Web de ThingSpeak.

Il est important de noter que vous devrez peut-être configurer un réseau de communication, comme le WiFi, pour permettre à votre appareil de communiquer avec ThingSpeak. Vous devrez également suivre les instructions du fabricant pour configurer la carte Arduino et le capteur de température et d’humidité DTH11.

Composants nécessaires

carte micro:bit

La carte Micro:bit est une carte de développement électronique de petite taille conçue pour l’apprentissage de la programmation et de l’électronique. Il est destiné aux élèves de l’école primaire et du collège et peut être utilisé pour créer des projets de robotique, de domotique et de développement de matériel électronique.

La carte Micro:bit mesure environ 5 cm x 4 cm et est dotée de plusieurs ports et connecteurs pour connecter des capteurs, des actionneurs et d’autres dispositifs électroniques. Elle comprend également un afficheur LED de 5 x 5, un haut-parleur, un accéléromètre et un gyroscope, ainsi qu’une connexion Bluetooth.

La carte Micro:bit peut être programmé en utilisant le langage de programmation Python ou en utilisant des blocs de programmation via un logiciel en ligne comme Microsoft MakeCode. Il est alimenté par une batterie ou par un câble USB et peut être utilisé en tant que dispositif autonome ou connecté à un ordinateur ou à un autre système de contrôle.

La carte Micro:bit est un outil pratique pour les éducateurs et les développeurs qui souhaitent enseigner la programmation et l’électronique de manière interactive et ludique.

carte d’extension GPIO

Une carte GPIO (General Purpose Input/Output) est un type de carte qui permet de connecter des appareils externes à un ordinateur ou à un microcontrôleur. Elle possède généralement une série de broches qui peuvent être utilisées pour envoyer et recevoir des signaux numériques et analogiques, ainsi que pour fournir de l’énergie à des appareils externes.

Les cartes GPIO sont souvent utilisées dans les projets de robotique, de domotique et de développement de logiciels, car elles permettent de connecter des capteurs, des actionneurs et d’autres appareils électroniques à un ordinateur ou à un microcontrôleur. Elles peuvent être utilisées pour contrôler et surveiller des systèmes, pour collecter et traiter des données, ou pour développer des applications de commande et de contrôle.

un module wifi ESP8266

Le module WiFi ESP8266 est un module de communication sans fil utilisé pour connecter des périphériques et des cartes de développement à un réseau WiFi. Il est couramment utilisé avec des cartes de développement comme Arduino et Micro:bit pour créer des projets IoT et pour ajouter des fonctionnalités de communication sans fil à ces cartes.

capteur DTH11

Le capteur DTH11 est un capteur de température et d’humidité qui peut être utilisé pour mesurer la température et l’humidité relative de l’air dans un environnement. Il est souvent utilisé dans les projets de robotique, de domotique et de capteurs pour mesurer la température et l’humidité de l’air et prendre des décisions basées sur ces données.

Le capteur DTH11 est équipé d’un capteur de température et d’humidité intégré qui peut mesurer la température de l’air à une précision de ±2°C et l’humidité relative de l’air à une précision de ±5%.

Module d’alimentation 3.3V/5V

Un module d’alimentation 3.3V/5V est un module de conversion de tension qui permet de fournir une tension de 3,3V ou de 5V à un circuit électronique. Il est souvent utilisé pour alimenter des cartes de développement et des capteurs qui nécessitent une tension de 3,3V ou de 5V.

des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement ESP32. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte ESP32 afin de créer des circuits électroniques.

Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.

Les fils de connexion sont généralement fabriqués en cuivre ou en alliage de cuivre et sont revêtus d’un isolant en plastique pour protéger les fils électriques et empêcher les courts-circuits. Ils sont disponibles dans une variété de couleurs pour aider à identifier et organiser les différents fils dans un circuit.

Plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

Les plaques d’essai sont généralement basées sur un microcontrôleur, qui est un processeur facile à utiliser et à programmer qui peut être utilisé pour contrôler une variété de circuits électroniques. Les plaques d’essai incluent généralement des broches d’extension qui permettent de connecter facilement des composants électroniques tels que des capteurs, des afficheurs, des moteurs et d’autres composants.
