Clignoter une LED avec micro:bit

But de ce tutoriel:

Dans ce tutoriel on veut faire clignoter une LED par la carte micro:bit toutes les deux secondes

Montage

Quant au montage, il est facile de connecter des LEDs au micro:bit soit en utilisant des pinces crocodile ou un adaptateur micro-bit breadboard.

Composants nécessaires

carte micro:bit

La carte micro:bit est une petite carte de développement programmable conçue pour les débutants en programmation. Elle est équipée de capteurs et de périphériques qui peuvent être utilisés pour créer des projets de robotique, de domotique, de jeux et bien plus encore. La carte micro:bit est facile à utiliser et peut être programmée à l’aide de différents langages de programmation, tels que Python, JavaScript et C++. Elle est également compatible avec de nombreux kits de démarrage et de matériel de développement, ce qui la rend idéale pour les projets de tinkering et de DIY.

LED

Les LED (diodes électroluminescentes) sont des composants électroniques qui produisent de la lumière lorsqu’une tension électrique est appliquée. Elles sont couramment utilisées dans de nombreux appareils électroniques, tels que les téléphones portables, les ordinateurs et les téléviseurs, pour afficher des informations ou pour indiquer l’état de l’appareil. Les LED peuvent également être utilisées dans des projets de bricolage et de développement de matériel, comme des afficheurs à LED, des projecteurs et des lampes. Les LED sont généralement petites et peu coûteuses, et elles ont une durée de vie relativement longue. Elles sont également énergétiques, car elles ne consomment pas beaucoup d’énergie.

résistance de 220Ω

Une résistance est un composant électronique qui est utilisé pour limiter le courant électrique dans un circuit électrique. Elle est souvent utilisée pour protéger des composants sensibles ou pour réguler la tension et le courant dans un circuit.

micro:bit GPIO Expansion Board (pour montages 2 et 3)

La carte GPIO (General Purpose Input Output) est une carte de développement qui permet à un ordinateur de communiquer avec des périphériques externes et de contrôler des appareils électroniques tels que des LED.

des fils de connexion

Les fils de connexion sont des fils métalliques utilisés pour relier des composants électroniques ou des périphériques. Ils sont souvent utilisés dans les projets de développement de matériel et de robotique pour connecter des composants tels que des LED, des moteurs et des capteurs à une carte de développement ou à un microcontrôleur.

Plaque d’essai

Une plaque d’essai est un type de support de prototypage utilisé pour tester et développer des circuits électroniques. Elle est souvent utilisée dans les projets de développement de matériel et de robotique pour connecter et tester des composants tels que des LED, des moteurs et des capteurs.

On connecte la broche Po de la carte micro-bit à la résistance, puis l’anode (borne +) de la LED et la cathode (borne -) de la GND de la carte micro:bit.

Les méthodes de montage sont nombreuses et en voilà des exemples :

Montage (1)

Montage (2)

Montage (3)

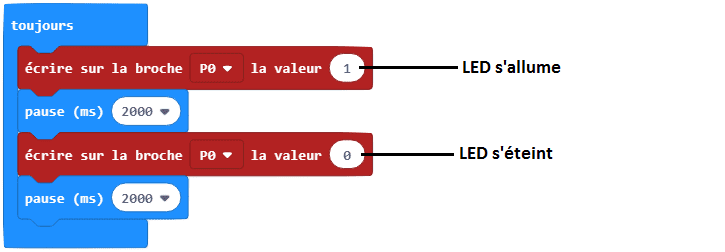

Voici le programme makecode qui permet de clignoter une LED connecté à la broche P0 du micro:bit.
