Créer un chronomètre avec Micro:bit et l’afficheur TM1637

But de ce tutoriel:

Dans ce tutoriel nous allons voir comment créer un chronomètre avec la carte micro:bit et l’afficheur TM1637:

  • Lorsqu’on appuie sur le bouton A du Micro:bit, le chronomètre se déclenche.
  • Lorsqu’on appuie sur le bouton B du Micro:bit, le chronomètre s’arrête et retourne à la valeur 0.

Composants nécessaires

  • carte Micro:bit
  • afficheur TM1637
  • carte d’extension GPIO
  • des fils de connexion

Montage

Pour réaliser le montage, on connecte:

  • la broche VCC de l’afficheur à la broche 3.3V du micro:bit.
  • la broche GND de l’afficheur  à la broche GND  du micro:bit
  • la broche DIO de l’afficheur  à la broche P1 de l’adaptateur du micro:bit
  • la broche CLK de l’afficheur  à la broche P2 de l’adaptateur du micro:bit

Il existe plusieurs méthodes de montage.

Montage (1)

Montage (2)

Programme makecode

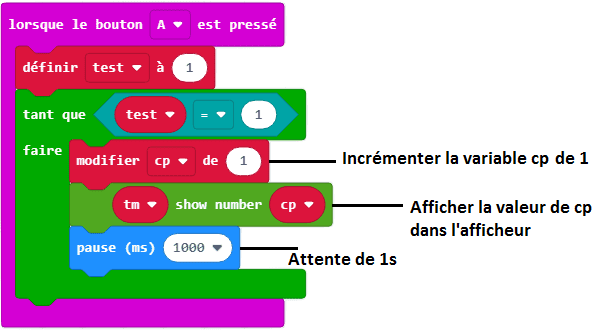

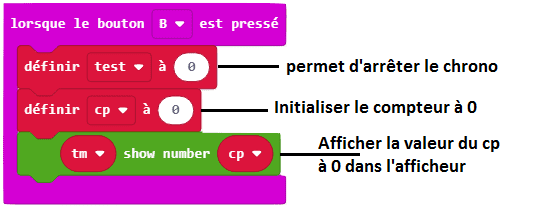

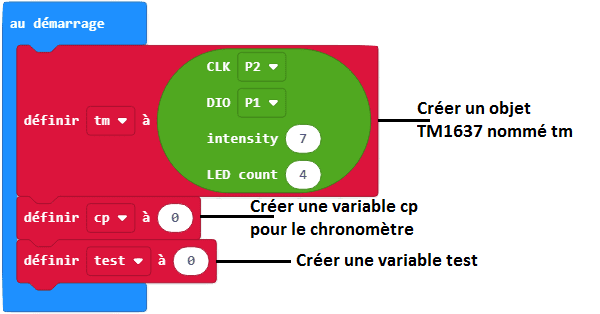

Voici le programme makecode qui permet de créer un chronomètre et l’afficher sur l’afficheur TM1637.

Remarque: il faut aller à Extensions pour importer l’extension TM1637.
