LED Micro:bit

Contrôler l’allumage d’une LED par les boutons du micro:bit

But de ce tutoriel:

Dans ce tutoriel on va contrôler l’allumage d’une LED via les deux boutons A et B de la carte micro:bit:

1- Lorsqu’on appuie sur le bouton A, la LED s’allume
2- Lorsqu’on appuie sur le bouton B, la LED s’éteint.

Composants nécessaires

  • carte micro:bit
  • 1 LED rouge
  • 1 résistance de 220Ω
  • Micro:bit GPIO Expansion Board (pour montages 2 et 3)
  • des fils de connexion

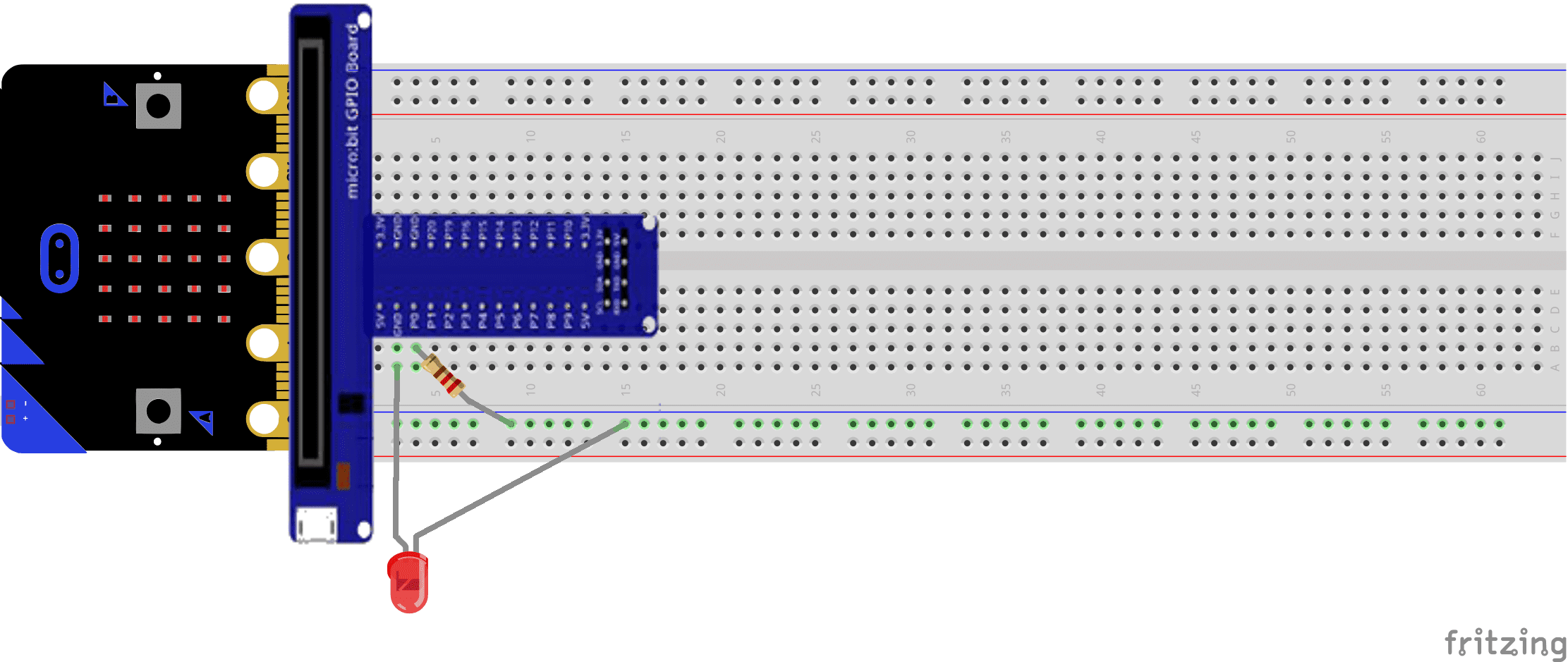

Montage

Quant au montage, il est facile de connecter des LEDs au micro:bit soit en utilisant des pinces crocodile ou un adaptateur micro-bit breadboard.

On connecte la broche Po de la carte micro-bit à la résistance, puis l’anode (borne +) de la LED et la cathode (borne -) de la GND de la carte micro:bit.

Les méthodes de montage sont nombreuses et en voilà des exemples :

Montage (1)

Montage (2)

Montage (3)

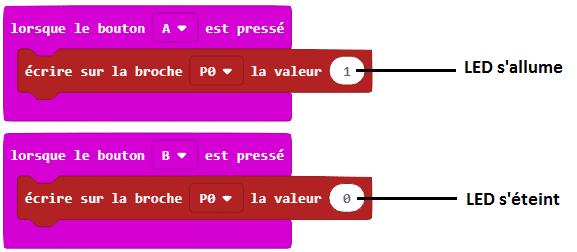

Programme makecode

Voici le programme makecode qui permet de contrôler l’allumage une LED connecté au Pin 0 du micro:bit.
