Afficheur TM1637 capteur DHT11 Micro:bit

Mesurer la température avec le capteur DHT11 et l’afficher sur un afficheur TM1637 avec Micro:bit

But de ce tutoriel:

Dans ce tutoriel nous allons voir comment lire la température mesurée par le capteur DTH11 et l’afficher sur un afficheur TM1637.

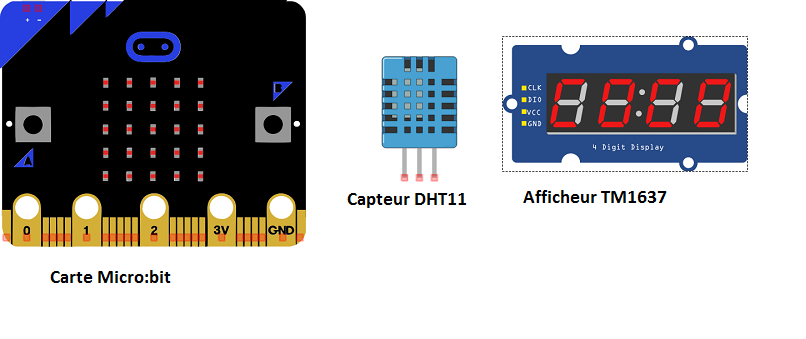

Composants nécessaires

  • carte micro:bit
  • capteur DTH11
  • afficheur TM1637
  • Plaque d’essai (Pour montage 1)
  • des fils de connexion

Montage

Pour réaliser le montage on connecte:

  • la broche DATA du capteur DTH11 à la broche P0 de l’adaptateur du micro:bit
  • la broche VCC du capteur DTH11 à la broche 3,3 V du micro:bit.
  • la broche GND du capteur DTH11 à la broche GND  du micro:bi
  • la broche DIO de l’afficheur TM1637 à la broche P1 de l’adaptateur du micro:bit
  • la broche CLK de l’afficheur TM1637 à la broche P2 de l’adaptateur du micro:bit
  • la broche VCC de l’afficheur TM1637 à la broche 3.3V  du micro:bit
  • la broche GND de l’afficheur TM1637 à la broche GND  du micro:bit

Il existe plusieurs méthodes de montage.

Montage (1)

Montage (2)

Programme makecode

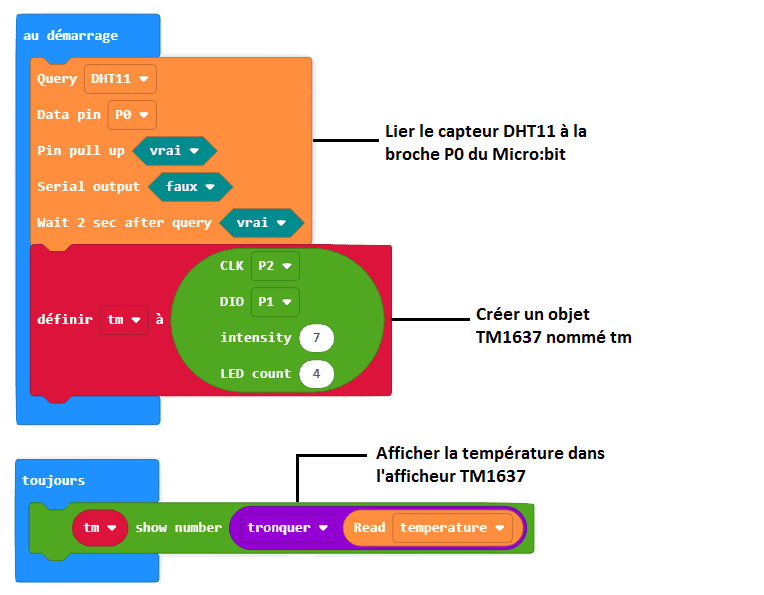

Voici le programme makecode qui lit la température mesurée par le capteur DTH11 et l’affiche sur  un afficheur TM1637

Remarque: il faut aller à Extensions pour importer l’extension DTH11/DTH22 et TM1637
