Capteur de gaz MQ-4 ESP8266 Internet des objets Micro:bit Projet

Système de détection des fuites de gaz intelligent contrôlé par Micro:bit

Présentation du système de détection intelligent de fuites de gaz:

Il est possible de connecter un système de détection de fuites de gaz à l’Internet afin de recevoir des alertes en cas de fuite de gaz. Cela peut être particulièrement utile dans les situations où il est important de réagir rapidement en cas de fuite de gaz, comme dans les immeubles de bureaux ou les usines.

Pour connecter un système de détection de fuites de gaz à l’Internet, vous aurez besoin d’un appareil compatible avec une connexion WiFi ou une connexion Ethernet. Certains systèmes de détection de fuites de gaz sont équipés d’un module de communication intégré qui permet de les connecter à l’Internet, tandis que d’autres peuvent être connectés à un routeur ou à un hub de communication pour accéder à l’Internet.

Une fois que vous avez connecté votre système de détection de fuites de gaz à l’Internet, vous pouvez configurer des alertes pour recevoir des notifications par courrier électronique ou sur votre appareil mobile en cas de fuite de gaz. Vous pouvez également accéder à des données sur les fuites de gaz en temps réel via une interface de gestion en ligne.

Il est important de noter que la connexion d’un système de détection de fuites de gaz à l’Internet nécessite une configuration adéquate et une maintenance régulière pour garantir la fiabilité et la sécurité du système. Il est également recommandé de suivre les consignes de sécurité et de maintenance du fabricant pour garantir le bon fonctionnement du système de détection de fuites de gaz.

But du projet système de détection des fuites de gaz contrôlé par Micro:bit:

Dans ce projet on va réaliser un système de détection de fuite de gaz contrôlé par la carte Micro:bit connecté à l’Internet.

Il utilise principalement un capteur de gaz MQ-4.Lorsque le capteur  détecte une fuite de gaz, la carte Micro:bit envoie un email alerte par WIFI.

Remarque: Pour connecter la carte Micro:bit à l’Internet vous pouvez voir cet article: https://www.robotique.tech/tutoriel/envoie-dun-email-par-la-carte-microbit/

Composants nécessaires

carte micro:bit

La carte Micro:bit est une carte de développement électronique de petite taille conçue pour l’apprentissage de la programmation et de l’électronique. Il est destiné aux élèves de l’école primaire et du collège et peut être utilisé pour créer des projets de robotique, de domotique et de développement de matériel électronique.

La carte Micro:bit mesure environ 5 cm x 4 cm et est dotée de plusieurs ports et connecteurs pour connecter des capteurs, des actionneurs et d’autres dispositifs électroniques. Elle comprend également un afficheur LED de 5 x 5, un haut-parleur, un accéléromètre et un gyroscope, ainsi qu’une connexion Bluetooth.

La carte Micro:bit peut être programmé en utilisant le langage de programmation Python ou en utilisant des blocs de programmation via un logiciel en ligne comme Microsoft MakeCode. Il est alimenté par une batterie ou par un câble USB et peut être utilisé en tant que dispositif autonome ou connecté à un ordinateur ou à un autre système de contrôle.

La carte Micro:bit est un outil pratique pour les éducateurs et les développeurs qui souhaitent enseigner la programmation et l’électronique de manière interactive et ludique.

carte d’extension GPIO

Une carte GPIO (General Purpose Input/Output) est un type de carte qui permet de connecter des appareils externes à un ordinateur ou à un microcontrôleur. Elle possède généralement une série de broches qui peuvent être utilisées pour envoyer et recevoir des signaux numériques et analogiques, ainsi que pour fournir de l’énergie à des appareils externes.

Les cartes GPIO sont souvent utilisées dans les projets de robotique, de domotique et de développement de logiciels, car elles permettent de connecter des capteurs, des actionneurs et d’autres appareils électroniques à un ordinateur ou à un microcontrôleur. Elles peuvent être utilisées pour contrôler et surveiller des systèmes, pour collecter et traiter des données, ou pour développer des applications de commande et de contrôle.

un module wifi ESP8266

Le module WiFi ESP8266 est un module de communication sans fil utilisé pour connecter des périphériques et des cartes de développement à un réseau WiFi. Il est couramment utilisé avec des cartes de développement comme Arduino et Micro:bit pour créer des projets IoT et pour ajouter des fonctionnalités de communication sans fil à ces cartes.

capteur de gaz MQ-4

Le capteur de gaz MQ-4 est un capteur qui permet de détecter les concentrations de méthane, de propane et de gaz de pétrole liquéfié (GPL) dans l’air. Il est souvent utilisé dans les applications de sécurité industrielle et de détection de fuites de gaz.

Module d’alimentation 3.3V/5V

Un module d’alimentation 3.3V/5V est un module de conversion de tension qui permet de fournir une tension de 3,3V ou de 5V à un circuit électronique. Il est souvent utilisé pour alimenter des cartes de développement et des capteurs qui nécessitent une tension de 3,3V ou de 5V.

des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement Micro:bit. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte Mico:bit afin de créer des circuits électroniques.

Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.

Les fils de connexion sont généralement fabriqués en cuivre ou en alliage de cuivre et sont revêtus d’un isolant en plastique pour protéger les fils électriques et empêcher les courts-circuits. Ils sont disponibles dans une variété de couleurs pour aider à identifier et organiser les différents fils dans un circuit.

Plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

Les plaques d’essai sont généralement basées sur un microcontrôleur, qui est un processeur facile à utiliser et à programmer qui peut être utilisé pour contrôler une variété de circuits électroniques. Les plaques d’essai incluent généralement des broches d’extension qui permettent de connecter facilement des composants électroniques tels que des capteurs, des afficheurs, des moteurs et d’autres composants.

Montage

Pour réaliser le montage, on peut connecter:

pour le capteur MQ-4 :

  • la broche DO à la broche P2 de la carte Micro:bit
  • la broche VCC à la broche 5V de la carte GPIO
  • la broche GND  à la broche GND de la carte Micro:bit

Pour le module ESP8266, on connecte:

  • la broche RX au Pin P0 de la carte Micro:bit
  • la broche TX au Pin P1 de la carte Micro:bit
  • la broche GND au GND de la carte Micro:bit
  • les deux broches 3V3 et EN à la broche 5V du module de l’alimentation

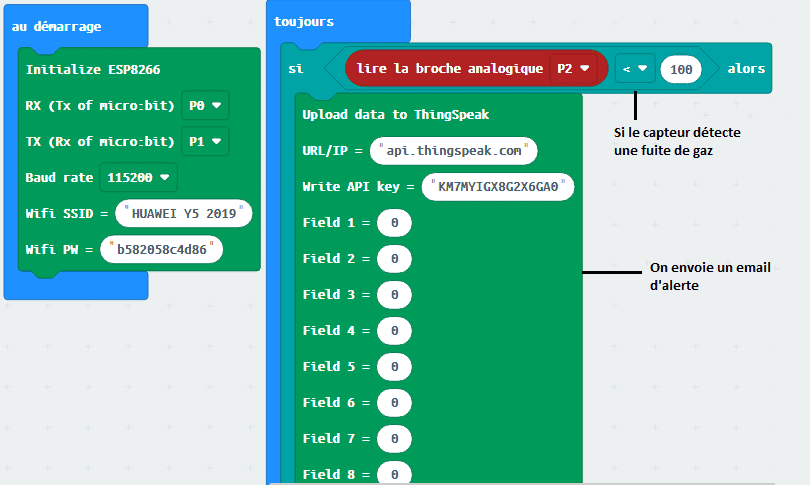

Programme makecode:

Voici le programme du système de détection des fuite de gaz intelligent connecté à l’Internet:
