Envoyer un message du smartphone vers l’Arduino

13-06-20 3136

Arduino est une plateforme de développement matériel open source qui permet aux développeurs de créer des projets électroniques en utilisant un microcontrôleur et une variété de capteurs et d’autres composants électroniques. Bluetooth est une technologie de communication sans fil qui permet aux appareils de communiquer entre eux à une courte distance en utilisant des ondes radio.

Il est possible d’utiliser Arduino et Bluetooth ensemble pour créer des projets qui communiquent avec d’autres appareils via Bluetooth. Par exemple, vous pouvez utiliser un module Bluetooth avec Arduino pour créer un système de commande à distance, un système de suivi de localisation, un système de contrôle de l’éclairage ou tout autre type de projet qui nécessite la communication sans fil.

Pour utiliser Bluetooth avec Arduino, vous avez besoin d’un module Bluetooth compatible avec Arduino et d’une connexion Bluetooth sur l’appareil que vous souhaitez utiliser pour communiquer avec le projet Arduino. Vous pouvez utiliser des bibliothèques logicielles spécialisées pour simplifier l’intégration de Bluetooth dans votre projet Arduino et éviter de devoir écrire du code complexe pour la communication Bluetooth.

But de ce tutoriel:

Dans ce tutoriel on va voir comment envoyer un message du smarthpone vers la carte Arduino via bluetooth.

C’est pour cela, on va créer deux programmes: une application mobile avec App Inventor pour le smartphone et un programme pour la carte Arduino.

Composants nécessaires

carte Arduino UNO

L’Arduino UNO est une carte de développement microcontrôleur populaire utilisée pour créer des projets électroniques interactifs. Elle est basée sur le microcontrôleur ATmega328 et dispose de 14 broches d’entrée/sortie, de 6 entrées analogiques, de 2 ports série et d’un port USB pour la communication et l’alimentation.

module Bluetooth HC-06

Le module Bluetooth HC-06 est un module de communication sans fil utilisé pour ajouter des fonctionnalités Bluetooth à un projet électronique. Il est généralement utilisé avec des plateformes de développement comme Arduino ou Raspberry Pi et peut être facilement intégré dans un circuit grâce à ses connecteurs de broches.

Afficheur LCD I2 160A

Un afficheur LCD I2 160A est un type d’afficheur à cristaux liquides (LCD) qui utilise le bus de données I2C pour se connecter à un microcontrôleur ou à un autre dispositif de traitement de données. Il peut afficher des caractères et des graphiques sur un écran de petite taille et est souvent utilisé dans les projets électroniques pour afficher des informations ou des données.

des fils de connexion

Les fils de connexion sont essentiels pour relier les composants électroniques dans un circuit électronique, y compris une carte Arduino. Il existe différents types de fils de connexion en fonction de leur application, comme les fils à gaine thermorétractable, les fils à cosse et les fils tressés.

Pour le montage vous pouvez voir cet article: https://www.robotique.tech/tutoriel/connecter-la-carte-arduino-au-smartphone-via-le-bluetooth/

Programme arduino

Voici le programme qui permet de connecter la carte Arduino au smartphone et de recevoir des message par bluetooth..

On affiche sur l’afficheur LCD:

le mot ‘connecte’ si la carte Micro:bit est connectée au smartphone et la lettre ‘deconnecte’ dans le cas contraire.
le message reçu du smartphone

#include <SoftwareSerial.h>
#include <LiquidCrystal_I2C.h>
// En cas de non fonctionnement, mettez la ligne 8 en
// commentaire et retirez le commentaire à la ligne 9.
LiquidCrystal_I2C lcd(0x27, 20, 4); // ligne 8
//LiquidCrystal_I2C lcd(0x3F,20,4); // ligne 9

SoftwareSerial hc06(2,3);
String message="";
void setup(){
lcd.init(); // initialisation de l’afficheur
//Initialize Serial Monitor
//Initialize Bluetooth Serial Port
hc06.begin(9600);
}

void loop(){
lcd.backlight(); // active le rétro-éclairage
lcd.setCursor(0, 0); // se positionner à la première ligne
//Write data from HC06 to Serial Monitor
if (hc06.available()){
//Serial.write(hc06.read());
//lcd.clear();
message+=char(hc06.read());
lcd.clear();
lcd.print(message); // afficher le message dans l'afficheur LCD
}else message="";
}

#include <SoftwareSerial.h>

#include <LiquidCrystal_I2C.h>

// En cas de non fonctionnement, mettez la ligne 8 en

// commentaire et retirez le commentaire à la ligne 9.

LiquidCrystal_I2C lcd(0x27, 20, 4); // ligne 8

//LiquidCrystal_I2C lcd(0x3F,20,4); // ligne 9

SoftwareSerial hc06(2,3);

String message="";

void setup(){

lcd.init(); // initialisation de l’afficheur

//Initialize Serial Monitor

//Initialize Bluetooth Serial Port

hc06.begin(9600);

}

void loop(){

lcd.backlight(); // active le rétro-éclairage

lcd.setCursor(0, 0); // se positionner à la première ligne

//Write data from HC06 to Serial Monitor

if (hc06.available()){

//Serial.write(hc06.read());

//lcd.clear();

message+=char(hc06.read());

lcd.clear();

lcd.print(message); // afficher le message dans l'afficheur LCD

}else message="";

}

Création de l’application avec App Inventor:

On va créer une application mobile nommée ‘envoyer_microbit’ avec App Inventor qui permet d’envoyer un message du smartphone à la carte Arduino.

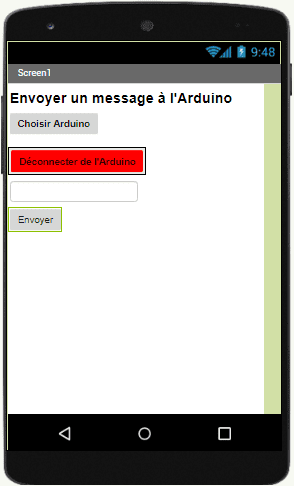

On vous propose donc de réaliser le design de l’application, avec le visuel suivant:

Programmation avec App Inventor

Pour programmer l’application, App Inventor nous propose d’utiliser L’espace Blocs qui permet de créer un programme sous forme de schéma bloc. Très simple d’utilisation mais nécessitant un peu de logique de programmation.

Voici le programme de l’application réalisée dans l’espace Blocs de l’App Inventor:
