ESP8266 Internet des objets Micro:bit

Envoi d’un email par la carte Micro:bit

L’Internet des objets (IoT) est un concept qui désigne l’interconnexion de différents appareils et objets du monde réel grâce à Internet. Ces objets peuvent être équipés de capteurs, de moteurs et de différents types de technologies de communication qui leur permettent de collecter et de transmettre des données. Ils peuvent également être contrôlés à distance grâce à une interface en ligne ou une application mobile.

ThingSpeak est une plateforme en ligne qui permet de collecter, de stocker et de visualiser des données en temps réel à partir de capteurs et d’appareils connectés. Elle est largement utilisée dans le domaine de l’Internet des objets (IoT) pour créer des projets de monitoring de données et de contrôle à distance.

IFTTT (If This Then That) est une plateforme en ligne qui permet aux utilisateurs de créer des “recettes” qui automatisent des actions en ligne en réponse à des événements déclenchés par des services ou des appareils connectés. IFTTT est largement utilisé dans le domaine de l’Internet des objets (IoT) pour créer des scénarios de contrôle automatisé et de notification.

La carte Micro:bit peut également être utilisée dans le domaine de l’Internet des objets (IoT) pour créer des projets connectés.

But de ce tutoriel:

Il est possible d’utiliser la carte Micro:bit pour envoyer des emails en utilisant un protocole de messagerie comme SMTP (Simple Mail Transfer Protocol). Pour envoyer un email avec une carte Micro:bit, vous aurez besoin d’un service de messagerie qui prend en charge SMTP, comme Gmail ou Yahoo Mail, et de connaître les paramètres de configuration SMTP du service de messagerie.

Dans ce tutoriel on va envoyer un email lorsqu’on appuie sur le bouton A de la carte Micro:bit.

Tout d’abord, on doit utiliser les deux services web  Thingspeak et IFTTT qui permettent d’envoyer un email par la carte Micro:bit.

Ensuite, on doit avoir la carte wifi ESP8266 qui permet de connecter la carte Micro:bit à l’Internet par wifi.

Composants nécessaire:

carte micro:bit

La carte Micro:bit est une carte de développement électronique de petite taille conçue pour l’apprentissage de la programmation et de l’électronique. Il est destiné aux élèves de l’école primaire et du collège et peut être utilisé pour créer des projets de robotique, de domotique et de développement de matériel électronique.

La carte Micro:bit mesure environ 5 cm x 4 cm et est dotée de plusieurs ports et connecteurs pour connecter des capteurs, des actionneurs et d’autres dispositifs électroniques. Elle comprend également un afficheur LED de 5 x 5, un haut-parleur, un accéléromètre et un gyroscope, ainsi qu’une connexion Bluetooth.

La carte Micro:bit peut être programmé en utilisant le langage de programmation Python ou en utilisant des blocs de programmation via un logiciel en ligne comme Microsoft MakeCode. Il est alimenté par une batterie ou par un câble USB et peut être utilisé en tant que dispositif autonome ou connecté à un ordinateur ou à un autre système de contrôle.

La carte Micro:bit est un outil pratique pour les éducateurs et les développeurs qui souhaitent enseigner la programmation et l’électronique de manière interactive et ludique.

carte d’extension GPIO

Une carte GPIO (General Purpose Input/Output) est un type de carte qui permet de connecter des appareils externes à un ordinateur ou à un microcontrôleur. Elle possède généralement une série de broches qui peuvent être utilisées pour envoyer et recevoir des signaux numériques et analogiques, ainsi que pour fournir de l’énergie à des appareils externes.

Les cartes GPIO sont souvent utilisées dans les projets de robotique, de domotique et de développement de logiciels, car elles permettent de connecter des capteurs, des actionneurs et d’autres appareils électroniques à un ordinateur ou à un microcontrôleur. Elles peuvent être utilisées pour contrôler et surveiller des systèmes, pour collecter et traiter des données, ou pour développer des applications de commande et de contrôle.

module wifi ESP8266

Le module WiFi ESP8266 est un module de communication sans fil utilisé pour connecter des périphériques et des cartes de développement à un réseau WiFi. Il est couramment utilisé avec des cartes de développement comme Arduino et Micro:bit pour créer des projets IoT et pour ajouter des fonctionnalités de communication sans fil à ces cartes.

Module d’alimentation 3.3V/5V

Un module d’alimentation 3.3V/5V est un module de conversion de tension qui permet de fournir une tension de 3,3V ou de 5V à un circuit électronique. Il est souvent utilisé pour alimenter des cartes de développement et des capteurs qui nécessitent une tension de 3,3V ou de 5V.

des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement ESP32. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte ESP32 afin de créer des circuits électroniques.

Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.

Les fils de connexion sont généralement fabriqués en cuivre ou en alliage de cuivre et sont revêtus d’un isolant en plastique pour protéger les fils électriques et empêcher les courts-circuits. Ils sont disponibles dans une variété de couleurs pour aider à identifier et organiser les différents fils dans un circuit.

Plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

Les plaques d’essai sont généralement basées sur un microcontrôleur, qui est un processeur facile à utiliser et à programmer qui peut être utilisé pour contrôler une variété de circuits électroniques. Les plaques d’essai incluent généralement des broches d’extension qui permettent de connecter facilement des composants électroniques tels que des capteurs, des afficheurs, des moteurs et d’autres composants.

Montage

Pour réaliser le montage, on peut connecter

  • La broche RX de la carte ESP8266 au Pin P0 de la carte Micro:bit
  • La broche TX de la carte ESP8266 au Pin P1 de la carte Micro:bit
  • La broche GND de la carte ESP8266 au GND de la carte Micro:bit
  • Les deux broches 3V3 et EN de la carte ESP8266 à la broche 5V du module de l’alimentation

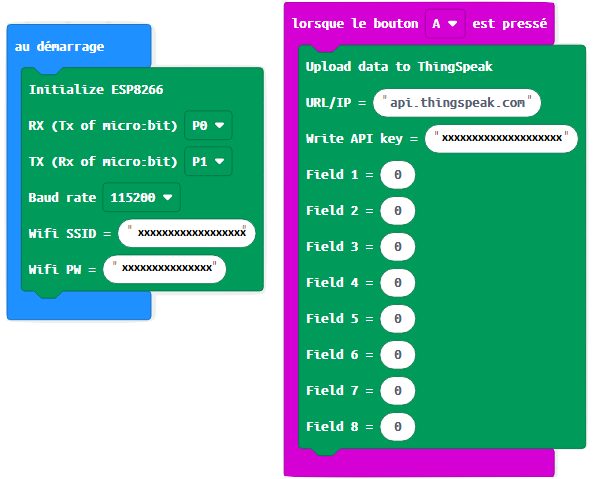

Programme Makecode:
