capteur DHT11 ESP32 Internet des objets Projet

Envoyer des données (température et humidité) vers thingspeak.com en utilisant ESP32

17-07-20 9065

Qu’est ce que ThingSpeak ?

ThingSpeak est un service de cloud IoT (Internet des objets) qui permet de collecter, de stocker et de visualiser des données à partir de capteurs et de dispositifs connectés. Il offre une plateforme facile à utiliser pour l’analyse et la visualisation des données collectées à partir de capteurs connectés, tels que des capteurs de température, d’humidité et de pression.

Avec ThingSpeak, vous pouvez créer des “channels” pour stocker vos données et utiliser des “widgets” pour afficher vos données sous forme de graphiques et de tableaux. Vous pouvez également utiliser ThingSpeak pour déclencher des alertes ou des actions en fonction de valeurs de seuils définies.

ThingSpeak est largement utilisé dans les projets de domotique, de suivi météorologique et de contrôle de l’environnement. Il est compatible avec de nombreux capteurs et cartes de développement, notamment l’Arduino, et peut être utilisé avec des protocoles de communication tels que HTTP, MQTT et WebSockets. ThingSpeak est disponible gratuitement pour des projets à petite échelle, mais des plans payants sont également disponibles pour les projets à grande échelle.

Qu’est ce que MQTT ?

MQTT (Message Queuing Telemetry Transport) est un protocole de communication de réseau pour l’Internet des objets (IoT) qui permet de transmettre des données de façon fiable et sécurisée entre des appareils connectés. Il est conçu pour être léger et efficace, ce qui en fait un choix populaire pour les réseaux de capteurs et les dispositifs à faible consommation d’énergie.

MQTT utilise un modèle de publication-abonnement, ce qui signifie que les appareils peuvent publier des données sur des “topics” ou sous-thèmes et que d’autres appareils peuvent s’abonner à ces topics pour recevoir les données. Cela permet de minimiser la quantité de données transmises et de réduire la charge sur les réseaux de capteurs.

MQTT est souvent utilisé dans les projets de domotique, de suivi météorologique et de contrôle de l’environnement, car il permet de collecter et de transférer des données à partir de capteurs distants de façon fiable et sécurisée. Il est compatible avec de nombreux capteurs et cartes de développement, notamment l’ESP32, et peut être utilisé avec des services de cloud IoT tels que ThingSpeak.

But du projet: Envoyer des données (température et humidité) vers thingspeak.com en utilisant ESP32

Grâce à la carte ESP32 connectée à l’Internet des objets (IoT: Internet of Things), il est possible de suivre en temps réel la température et l’humidité mesurées par le capteur DTH11.

Pour créer des applications d’enregistrement de données capteurs, on peut utiliser ThingSpeak qui est une API et une application open source pour l’« Internet des objets », permettant de stocker et de collecter les données des objets connectés en passant par le protocole HTTP via Internet.

En utilisant le protocole MQTT, nous obtiendrons des données capturées à partir du capteur DTH11, en les enregistrant dans le site ThingSpeak.com.

Composants nécessaires

carte ESP32

La carte ESP32 est une carte de microcontrôleur basée sur le microcontrôleur ESP32 d’Espressif Systems. C’est une puce système à faible coût et à faible consommation d’énergie conçue pour les applications de l’Internet des objets (IoT).

capteur DHT11

Le capteur DHT11 est un capteur de température et d’humidité qui permet de mesurer l’humidité relative et la température de l’air. Il est souvent utilisé dans les projets de domotique, de suivi météorologique et de contrôle de l’environnement.

des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement Arduino. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte Arduino afin de créer des circuits électroniques.

une plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

Montage

Pour réaliser le montage

Pour la capteur DTH11, on connecte:

la broche DATA à la broche D23 de la carte ESP32
la broche VCC à la broche 3.3V de la carte ESP32
la broche GND à la broche GND de la carte ESP32

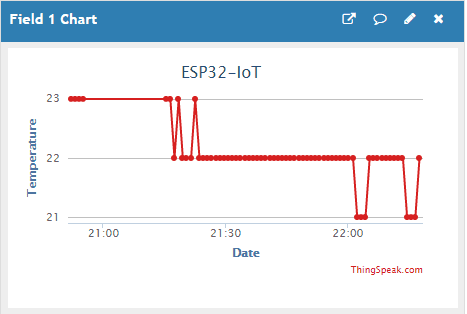

Les valeurs de la température envoyées par la carte ESP32 au site thinkspeak.com

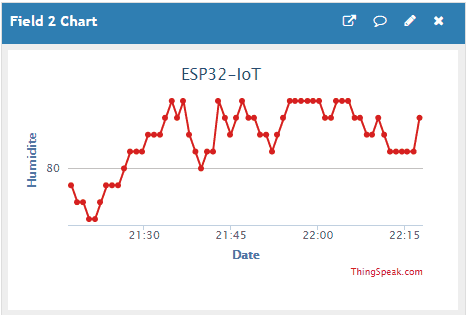

Les valeurs de l'humidité envoyées par la carte ESP32 au site thinkspeak.com

Programme en micropython

thingspeak.py

from simple import MQTTClient
import network
import time
from time import sleep
from machine import Pin
import dht
WiFi_SSID = "*************"
WiFi_PASS = "*************"


SERVER = "mqtt.thingspeak.com"
client = MQTTClient("umqtt_client", SERVER)
CHANNEL_ID = "********"
WRITE_API_KEY = "*********"

p23=Pin(23, Pin.IN)
d=dht.DHT11(p23)

def do_connect():
    wlan = network.WLAN(network.STA_IF)
    wlan.active(True)
    if not wlan.isconnected():
        print('connecting to network...')
        wlan.connect(WiFi_SSID, WiFi_PASS)
        while not wlan.isconnected():
            pass
    print('network config:', wlan.ifconfig())

do_connect()
time.sleep(3)
topic = "channels/" + CHANNEL_ID + "/publish/" + WRITE_API_KEY

while True:
  d.measure()
  t=d.temperature() #lire la temperature
  h=d.humidity() #lire l'humidite
  payload = "field1="+str(t)+"&field2="+str(h)
  client.connect()
  client.publish(topic, payload) # envoyer les valeurs de la temperature et l'humidite au site thingspeak.com
  client.disconnect()
  time.sleep(60)

from simple import MQTTClient

import network

import time

from time import sleep

from machine import Pin

import dht

WiFi_SSID = "*************"

WiFi_PASS = "*************"

SERVER = "mqtt.thingspeak.com"

client = MQTTClient("umqtt_client", SERVER)

CHANNEL_ID = "********"

WRITE_API_KEY = "*********"

p23=Pin(23, Pin.IN)

d=dht.DHT11(p23)

def do_connect():

wlan = network.WLAN(network.STA_IF)

wlan.active(True)

if not wlan.isconnected():

print('connecting to network...')

wlan.connect(WiFi_SSID, WiFi_PASS)

while not wlan.isconnected():

pass

print('network config:', wlan.ifconfig())

do_connect()

time.sleep(3)

topic = "channels/" + CHANNEL_ID + "/publish/" + WRITE_API_KEY

while True:

d.measure()

t=d.temperature() #lire la temperature

h=d.humidity() #lire l'humidite

payload = "field1="+str(t)+"&field2="+str(h)

client.connect()

client.publish(topic, payload) # envoyer les valeurs de la temperature et l'humidite au site thingspeak.com

client.disconnect()

time.sleep(60)

Remarque: il faut importer la bibliothèque suivante: simple.py
