Afficheur TM1637 Micro:bit

Afficher un nombre sur l’afficheur TM1637 avec Micro:bit

But de ce tutoriel:

Dans ce tutoriel nous allons voir comment afficher le nombre 10 sur l’afficheur TM1637 avec la carte micro:bit.

Composants nécessaires

Carte Micro:bit

La carte Micro:bit est une carte de développement électronique conçue pour aider les débutants à apprendre à programmer et à créer des projets électroniques. Elle est principalement utilisée dans les écoles et les programmes de STEM (science, technologie, ingénierie et mathématiques) pour enseigner la programmation et les principes de base de l’électronique.

La carte Micro:bit est dotée d’un microcontrôleur, d’un affichage à matrice de points, de boutons et de capteurs de mouvement. Elle peut être programmée à l’aide de divers logiciels de développement, tels que Micro:bit MakeCode ou MicroPython. Elle peut également être utilisée avec d’autres matériels électroniques, tels que des moteurs ou des capteurs, grâce à ses broches de connexion.

afficheur TM1637

L’afficheur TM1637 est un module d’affichage à quatre chiffres utilisé pour afficher des chiffres et des caractères sur un écran. Il est souvent utilisé dans les projets électroniques pour afficher des informations, telles que l’heure, la température ou le compte à rebours.

Le module TM1637 est doté de quatre chiffres à DEL (diodes électroluminescentes) rouges, qui sont contrôlés par un microcontrôleur intégré. Il peut être facilement connecté à un microcontrôleur, comme un Arduino, grâce à ses broches de connexion. Vous pouvez utiliser un logiciel de développement tel que Micro:bit pour écrire du code qui envoie des instructions au module TM1637 pour qu’il affiche les chiffres et les caractères souhaités.

Le module TM1637 est une option pratique pour les projets qui nécessitent un affichage à quatre chiffres et qui ne nécessitent pas un grand nombre de fonctionnalités d’affichage. Il est facile à utiliser et peut être intégré dans une variété de projets, tels que des horloges, des compteurs de vitesse ou des indicateurs de température.

carte d’extension GPIO

La carte d’extension GPIO (General Purpose Input/Output, ou entrée/sortie générale) est un type de carte qui permet de connecter des périphériques externes à un ordinateur ou à un microcontrôleur. Elle est généralement utilisée dans les projets électroniques pour ajouter des fonctionnalités supplémentaires à un appareil, comme des capteurs, des moteurs ou des afficheurs.

La carte d’extension GPIO est dotée de broches de connexion qui peuvent être utilisées pour brancher des périphériques externes. Chaque broche peut être configurée comme une entrée ou une sortie, ce qui permet de recevoir ou d’envoyer des données.

des fils de connexion

Les fils de connexion sont utilisés pour connecter des électroniques ou des appareils électroniques entre eux ou à des sources d’alimentation. Ils sont généralement utilisés dans les projets électroniques pour relier différents composants ou pour alimenter des appareils.

Montage

Pour réaliser le montage, on connecte:

  • la broche VCC de l’afficheur à la broche 3.3V du micro:bit.
  • la broche GND de l’afficheur  à la broche GND  du micro:bit
  • la broche DIO de l’afficheur  à la broche P1 de l’adaptateur du micro:bit
  • la broche CLK de l’afficheur  à la broche P2 de l’adaptateur du micro:bit

Il existe plusieurs méthodes de montage.

Montage (1)

Montage (2)

Programme makecode

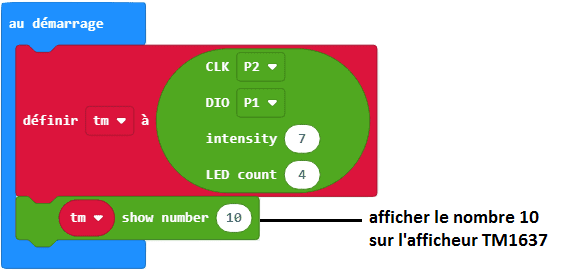

Voici le programme makecode qui permet d’afficher le nombre 10 sur l’afficheur TM1637.

Remarque: il faut aller à Extensions pour importer l’extension TM1637.
