Afficheur I2C LCD 1602 Micro:bit

Créer un chronomètre avec Micro:bit et un afficheur LCD

But de ce tutoriel:

Dans ce tutoriel nous allons voir comment créer un chronomètre avec la carte micro:bit et un afficheur LCD:

  • Lorsqu’on appuie sur le bouton A du Micro:bit, le chronomètre se déclenche.

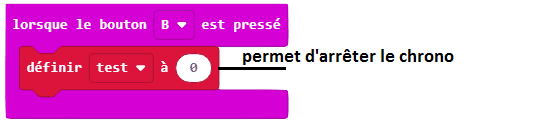

  • Lorsqu’on appuie sur le bouton B du Micro:bit, le chronomètre s’arrête.

Composants nécessaires

  • carte Micro:bit
  • afficheur LCD
  • carte d’extension GPIO
  • des fils de connexion

Montage

Pour réaliser le montage, on connecte:

  • la broche VCC de l’afficheur à une énergie de 5V-9V .
  • la broche GND de l’afficheur  à la broche GND  du micro:bit
  • la broche SCL de l’afficheur LCD à la broche 19 du micro:bit
  • la broche SDA de l’afficheur LCD à la broche 20  du micro:bit

Il existe plusieurs méthodes de montage.

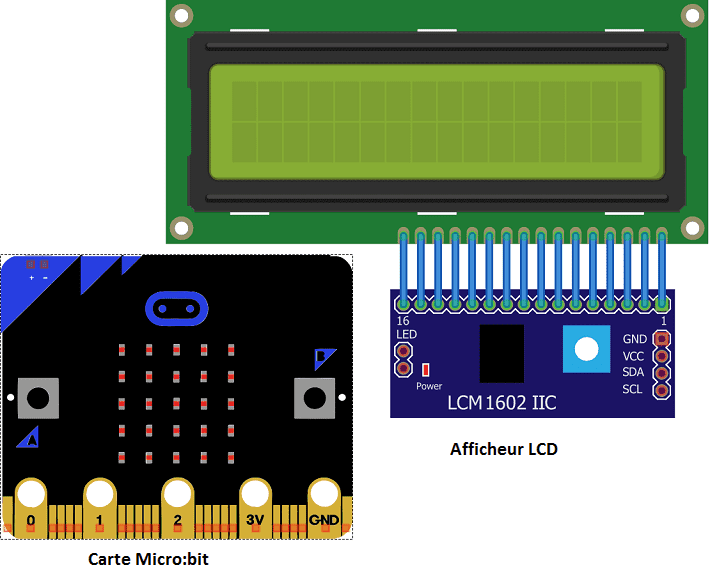

Montage (1)

Montage (2)

Programme makecode

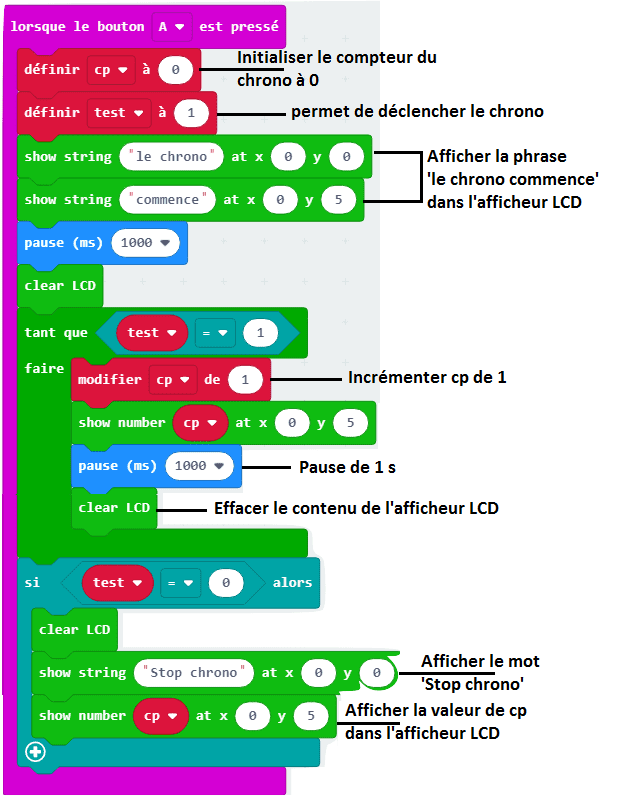

Voici le programme makecode qui permet de créer un chronomètre et l’afficher sur un afficheur LCD.

Remarque: il faut aller à Extensions pour importer l’extension  I2c_LCD1602.
