Afficheur I2C LCD 1602 Micro:bit

Afficher un texte sur l’afficheur I2C LCD 1602A avec Micro:bit

But de ce tutoriel:

Dans ce tutoriel nous allons voir comment afficher un texte dans un afficheur LCD I2C 1602A avec Micro:bit.

Micro:bit

La carte Microbit est une carte de développement conçue pour l’apprentissage de la programmation et de l’électronique. Elle est principalement utilisée dans les écoles et les centres de formation pour enseigner les bases de la programmation et de l’Internet des objets. La carte Microbit est équipée de nombreux capteurs et de composants électroniques, tels qu’un gyroscope, un accéléromètre et une LED matrix, qui peuvent être utilisés pour créer des projets basés sur la captation de données et l’interaction avec l’environnement. La carte Microbit est facile à utiliser et peut être programmée en utilisant un large éventail de langages de programmation, tels que Python, JavaScript et C++.

Afficheur LCD I2C 1602A

Un afficheur LCD I2C 1602A est un afficheur à cristaux liquides (LCD) utilisant le protocole I2C pour la communication. Le nombre “1602” indique que l’afficheur a une résolution de 16 colonnes et 2 lignes, tandis que le “A” indique qu’il s’agit d’une version améliorée de l’afficheur. Les afficheurs LCD I2C sont couramment utilisés dans les projets électroniques pour afficher des informations, telles que des messages, des données de capteurs ou des indicateurs de statut. Ils sont particulièrement utiles lorsque vous avez besoin d’afficher des informations sans avoir à utiliser un grand nombre de fils, car ils n’ont besoin que de deux fils pour la communication I2C.

Montage

Pour réaliser le montage il faut connecter:

  • la broche SCL de l’afficheur LCD à la broche 19 de l’adaptateur du micro:bit
  • la broche SDA de l’afficheur LCD à la broche 20 de l’adaptateur du micro:bit
  • la broche VCC de l’afficheur LCD à une énergie de 5v à 9V.
  • la broche GND de l’afficheur LCD à la broche GND  du micro:bit

Il existe plusieurs méthodes de montage.

Montage (1)

Montage (2)

Programme makecode

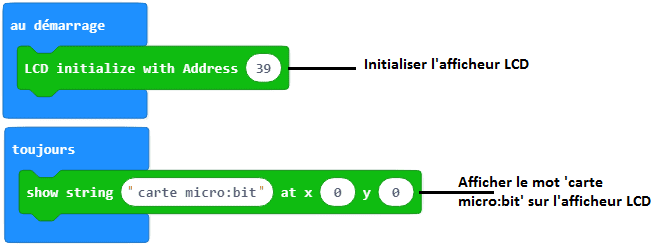

Voici le programme makecode qui permet d’afficher un texte sur l’afficheur LCD.

Remarque: il faut aller à Extensions pour importer l’extension I2C_LCD1602.
