But de ce tutoriel:
Dans ce tutoriel on va clignoter deux LEDs (rouge et jaune) avec la carte ESP32 toutes les deux secondes.

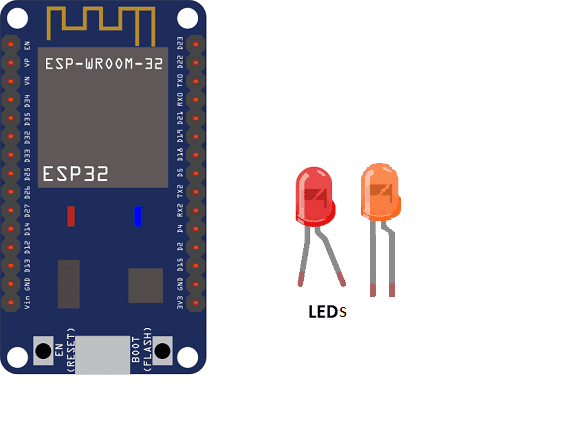

Composants nécessaires
carte ESP32
La carte ESP32 est une carte de microcontrôleur basée sur le microcontrôleur ESP32 d’Espressif Systems. C’est une puce système à faible coût et à faible consommation d’énergie conçue pour les applications de l’Internet des objets (IoT).
1 LED rouge – 1 LED jaune
Une LED (diode électroluminescente) est un composant électronique qui émet de la lumière lorsqu’il est alimenté en courant électrique. Les LED sont généralement utilisées pour afficher des informations, signaler l’état d’un appareil ou éclairer des espaces.
2 résistances de 220Ω
Une résistance est un composant électronique utilisé pour réduire le courant électrique dans un circuit électrique. Elle est souvent utilisée pour protéger les composants du circuit contre les surintensités ou pour ajuster la tension et le courant dans un circuit.
une plaque d’essai
Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.
des fils de connexion
Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement Arduino. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte Arduino afin de créer des circuits électroniques.

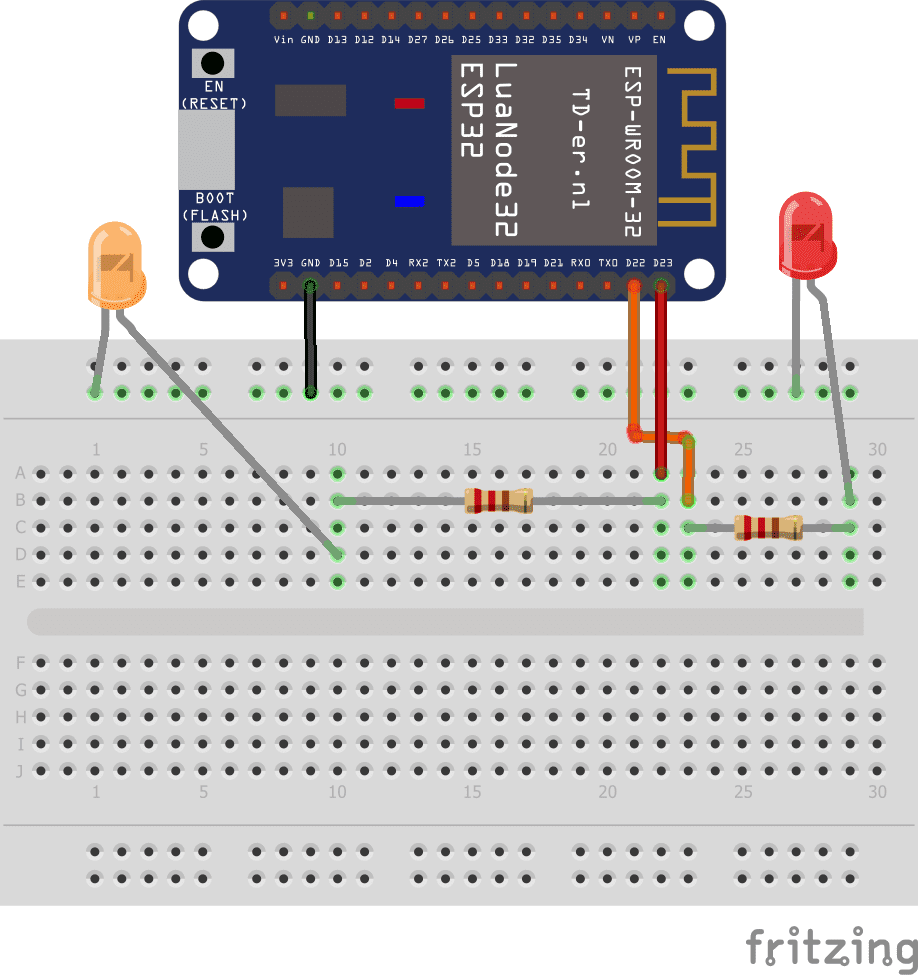

Montage
- On connecte la broche D22 de la carte ESP32 à la patte de la résistance.
- Puis, on connecte la deuxième patte de la résistance à l’anode (borne +) de la LED rouge
- On branche la cathode (borne -) de LED rouge à la GND de la carte ESP32.
- On connecte la broche D22 de la carte ESP32 à la patte de la deuxième résistance.
- Puis, on connecte la deuxième patte de la résistance à l’anode (borne +) de la LED jaune.
- Finalement on branche la cathode (borne -) de LED jaune à la GND de la carte ESP32
Programme en microPython
|
1 2 3 4 5 6 7 8 9 10 11 12 |
import time from machine import Pin led_jaune=Pin(23,Pin.OUT) #Règle la broche D23 de la carte ESP32 en mode sortie led_rouge=Pin(22,Pin.OUT) # Règle la broche D23 de la carte ESP32 en mode sortie while True: led_jaune.value(1) # Allumer LED jaune led_rouge.value(0) # Éteindre LED rouge time.sleep(2) # attendre 2s led_jaune.value(0) #Éteindre LED jaune led_rouge.value(1) # Allumer LED rouge time.sleep(2) # attendre 2s |
