Système de refroidissement avec la carte ESP32
Un système de refroidissement est un système qui est utilisé pour réguler la température d’un dispositif ou d’un système en éliminant la chaleur excédentaire. Les systèmes de refroidissement sont utilisés dans de nombreuses applications, notamment les ordinateurs, les automobiles et les machines industrielles.
Il existe plusieurs types de systèmes de refroidissement, notamment :
- Refroidissement par air : ce type de système de refroidissement utilise des ventilateurs pour circuler de l’air sur la surface du dispositif ou du système qui est refroidi. Le refroidissement par air est une méthode simple et peu coûteuse de refroidissement, mais elle n’est pas aussi efficace que d’autres méthodes à hautes densités de puissance.
- Refroidissement liquide : ce type de système de refroidissement utilise un liquide, comme de l’eau ou un fluide de refroidissement spécial, pour transférer la chaleur loin du dispositif ou du système qui est refroidi. Le refroidissement liquide est plus efficace que le refroidissement par air à hautes densités de puissance, mais il nécessite du matériel plus complexe et est plus coûteux à mettre en œuvre.
- Gestion thermique : ce type de système de refroidissement utilise une combinaison de méthodes de refroidissement passif et actif pour réguler la température d’un dispositif ou d’un système.
But de ce projet:
Dans ce projet on va réaliser un système de refroidissement avec la carte ESP32. Il utilise principalement un capteur de température DTH11 , un ventilateur et un afficheur LCD pour afficher la température.
Lorsque la carte ESP32 détecte une température > 26°C le ventilateur se met à tourner jusqu’à la température devient < 26°C.

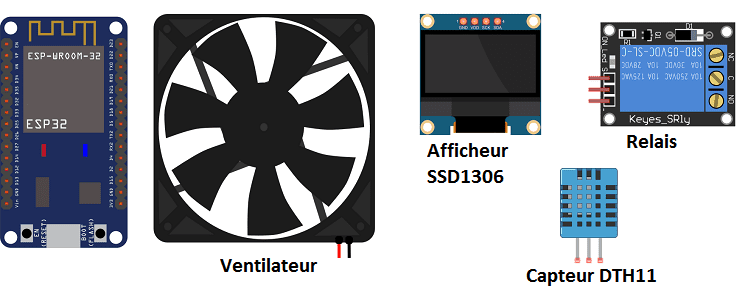

Composants nécessaires
carte ESP32
La carte ESP32 est une carte de microcontrôleur basée sur le microcontrôleur ESP32 d’Espressif Systems. C’est une puce système à faible coût et à faible consommation d’énergie conçue pour les applications de l’Internet des objets (IoT).
afficheur SSD1306
Le SSD1306 est un contrôleur d’affichage OLED (diode électroluminescente organique) monochrome qui est couramment utilisé dans les petites applications d’affichage. Les affichages OLED sont minces, légers et économes en énergie, ce qui en fait un choix populaire pour les dispositifs portables et d’autres applications où l’espace et la consommation d’énergie sont un problème.
capteur de température DTH11
Le capteur DHT11 est un capteur de température et d’humidité qui peut être utilisé pour mesurer la température et l’humidité de l’environnement environnant. Pour utiliser le capteur DHT11 avec une carte Arduino, vous devrez connecter le capteur à la carte et écrire un programme à l’aide de l’environnement de développement Micropython pour lire et traiter les données de température et d’humidité du capteur.
ventilateur de 5V
Un ventilateur de 5V est un type de ventilateur de refroidissement qui est alimenté par une alimentation de 5V et qui est couramment utilisé pour refroidir les dispositifs électroniques et les systèmes. Ces ventilateurs sont petits et légers, ce qui les rend bien adaptés pour une utilisation dans les dispositifs portables et d’autres applications où l’espace est limité.
relais
Un relais est un interrupteur électrique qui est utilisé pour contrôler l’écoulement de l’électricité dans un circuit. Les relais sont souvent utilisés pour contrôler les circuits haute tension ou haute puissance avec un signal de commande basse tension ou basse puissance, comme la carte ESP32.
une plaque d’essai
Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.
des fils de connexion
Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement Arduino. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte Arduino afin de créer des circuits électroniques.
4 piles de 1.5V
Montage
Pour réaliser le montage, on peut connecter
Pour le relais:
- la broche S à la broche D18 de la carte ESP32
- la broche (+) à la broche 3.3V de la carte ESP32
- la broche (-) à la broche GND de la carte ESP32
- la broche ON à la borne du ventilateur
Pour le ventilateur:
- la broche (+) à la broche COM du relais
- la broche (-) à la borne GND de la carte ESP32
Pour la capteur DHT11:
- la broche DATA à la broche D23 de la carte ESP32
- la broche VCC à la broche 3.3V de la carte ESP32
- la broche GND à la broche GND de la carte ESP32
Pour l’afficheur SSD1306:
- la broche SDA à la broche D21 de la carte ESP32
- la broche SCL à la broche D22 de la carte ESP32
- la broche GND à la broche GND de la carte ESP32
- la broche VCC à la broche 3.3V de la carte ESP32
Programme en micropython
Voici le programme du système de refroidissement.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 |
from machine import Pin from machine import Pin,I2C import ssd1306 import dht import time i2c = I2C(scl=Pin(22), sda=Pin(21)) #Init i2c oled=ssd1306.SSD1306_I2C(128,64,i2c,0x3c) ventilateur=Pin(18,Pin.OUT) p23=Pin(23, Pin.IN) d=dht.DHT11(p23) while True: d.measure() #Measurement of temperature t=d.temperature() #lire la temperature print('Temperature=', t, 'C') time.sleep(1) #Attendre 1s oled.fill(0) oled.text('Temperature',10,10) oled.text(str(t),80,20) #afficher la température sur l’afficheur oled.show() if (t>26): #si la température > 26 ventilateur.value(1) # le ventilateur tourne else: # sinon ventilateur.value(0) # le ventilateur s'arrête de tourner |
Remarque: il faut importer la bibliothèque suivante: ssd1306
