Allumer des LEDs par une télécommande avec Micro:bit

But de ce projet:

Dans ce projet on va allumer à distance des LEDs par une télécommande infrarouge:

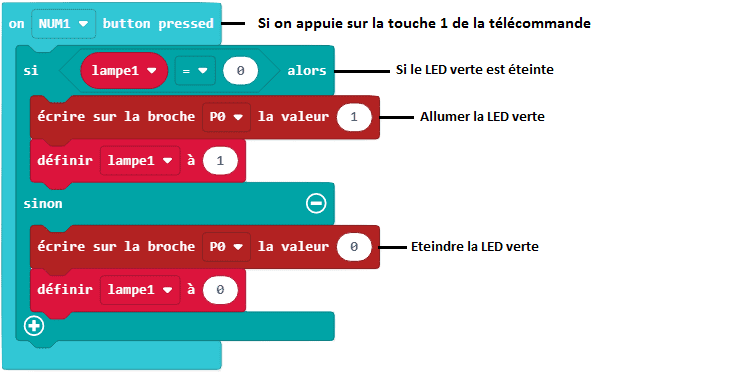

  • Si on appuie sur la touche 1 de la télécommande, la LED verte s’allume ou s’éteint.

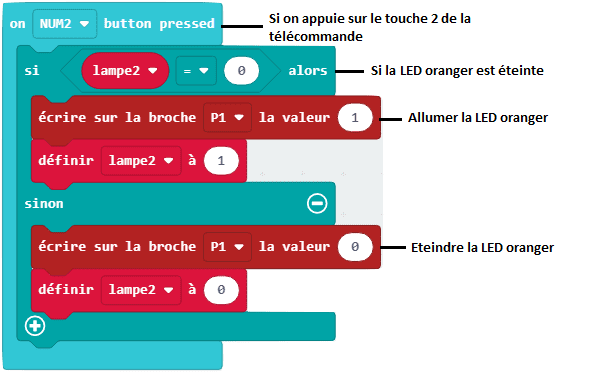

  • Si on appuie sur la touche 2 de la télécommande, la LED oranger s’allume ou s’éteint.

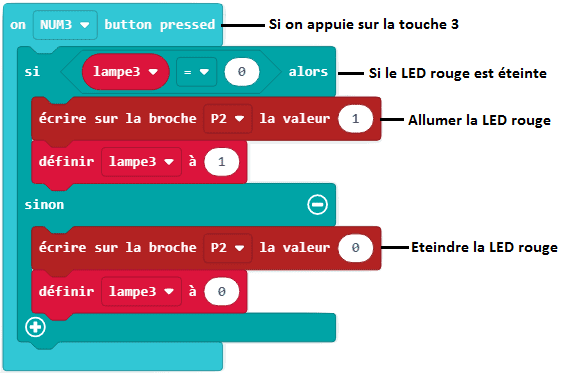

  • Si on appuie sur la touche 3 de la télécommande, la LED rouge s’allume ou s’éteint.

Pour allumer une LED à l’aide d’une télécommande et d’une carte Micro:bit, vous pouvez suivre les étapes suivantes :

  1. Branchez une LED à la carte Micro:bit en connectant sa patte positive (longue) à un port de sortie de la carte et sa patte négative (courte) à un port de masse (GND).
  2. Branchez un récepteur infrarouge (IR) à la carte Arduino en connectant ses bornes VCC et GND aux ports d’alimentation et de masse de la carte, et en connectant sa sortie de signal à un port d’entrée de la carte.

Composants nécessaires

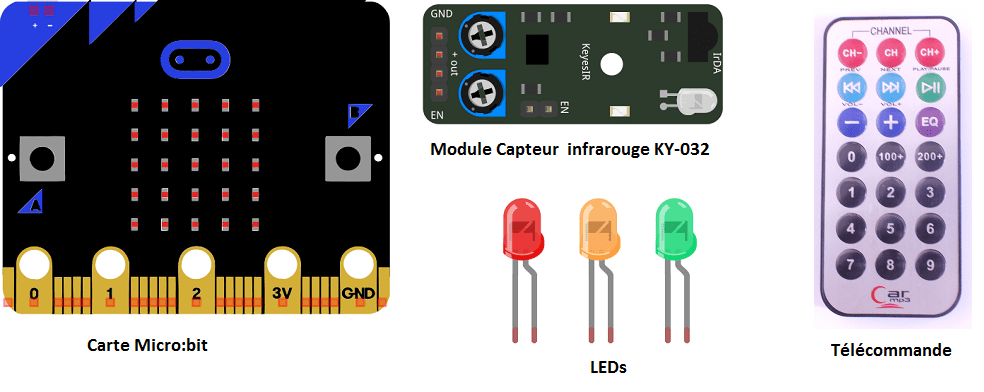

carte micro:bit

La carte Micro:bit est une carte de développement électronique de petite taille conçue pour l’apprentissage de la programmation et de l’électronique. Il est destiné aux élèves de l’école primaire et du collège et peut être utilisé pour créer des projets de robotique, de domotique et de développement de matériel électronique.

La carte Micro:bit mesure environ 5 cm x 4 cm et est dotée de plusieurs ports et connecteurs pour connecter des capteurs, des actionneurs et d’autres dispositifs électroniques. Elle comprend également un afficheur LED de 5 x 5, un haut-parleur, un accéléromètre et un gyroscope, ainsi qu’une connexion Bluetooth.

La carte Micro:bit peut être programmé en utilisant le langage de programmation Python ou en utilisant des blocs de programmation via un logiciel en ligne comme Microsoft MakeCode. Il est alimenté par une batterie ou par un câble USB et peut être utilisé en tant que dispositif autonome ou connecté à un ordinateur ou à un autre système de contrôle.

La carte Micro:bit est un outil pratique pour les éducateurs et les développeurs qui souhaitent enseigner la programmation et l’électronique de manière interactive et ludique.

carte d’extension GPIO

Une carte GPIO (General Purpose Input/Output) est un type de carte qui permet de connecter des appareils externes à un ordinateur ou à un microcontrôleur. Elle possède généralement une série de broches qui peuvent être utilisées pour envoyer et recevoir des signaux numériques et analogiques, ainsi que pour fournir de l’énergie à des appareils externes.

Les cartes GPIO sont souvent utilisées dans les projets de robotique, de domotique et de développement de logiciels, car elles permettent de connecter des capteurs, des actionneurs et d’autres appareils électroniques à un ordinateur ou à un microcontrôleur. Elles peuvent être utilisées pour contrôler et surveiller des systèmes, pour collecter et traiter des données, ou pour développer des applications de commande et de contrôle.

3 LED

Les LED (diodes électroluminescentes) sont des composants électroniques qui émettent de la lumière lorsqu’un courant électrique les traverse. Elles sont généralement fabriquées à partir de matériaux semi-conducteurs qui ont la propriété de réémettre de la lumière lorsqu’ils sont soumis à un champ électrique.

Les LED ont de nombreuses applications dans les domaines de l’éclairage, de l’affichage et de l’indication.

capteur infrarouge KY-032

Le capteur KY-032 est un capteur infrarouge (IR) qui peut être utilisé pour détecter la présence d’objets ou de personnes. Il est composé d’un émetteur infrarouge et d’un récepteur infrarouge qui sont montés de chaque côté d’un boîtier en plastique.

télécommande infrarouge

Une télécommande infrarouge (IR) est un dispositif de commande à distance qui utilise des impulsions lumineuses infrarouges pour transmettre des commandes à un appareil cible. Les télécommandes IR sont couramment utilisées pour contrôler des appareils électroniques tels que les téléviseurs, les lecteurs DVD, les décodeurs et les appareils de domotique.

des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques. Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.

Les fils de connexion sont généralement fabriqués en cuivre ou en alliage de cuivre et sont revêtus d’un isolant en plastique pour protéger les fils électriques et empêcher les courts-circuits. Ils sont disponibles dans une variété de couleurs pour aider à identifier et organiser les différents fils dans un circuit.

Plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

Montage

Pour réaliser le montage, on peut connecter la LED vert à la broche P0 , la LED jaune à la broche P1 et la LED rouge à la broche P2 de la carte micro:bit.

Pour le capteur infraourge IR on peut connecter:

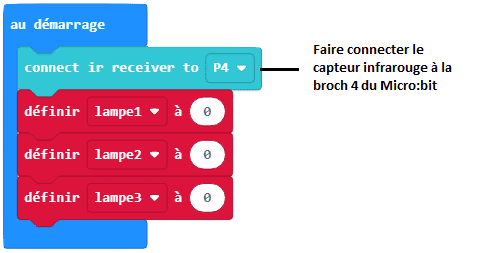

  • la broche OUT  à la broche P4 de la carte Micro:bit
  • la broche (+)  à la broche 3.3V de la carte Micro:bit
  • la broche GND à la GND de la carte Micro:bit

Les méthodes de montage sont nombreuses et en voilà des exemples :

Montage (1)

Montage (2)
