App Inventor Micro:bit

Contrôler un petit ventilateur avec un smartphone et la carte Micro:bit

La carte Micro:bit est une carte de développement conçue pour l’apprentissage de la programmation et de la robotique. Elle est équipée d’un microcontrôleur, de capteurs et de connecteurs, ce qui permet de réaliser de nombreux projets de programmation et de robotique de manière simple et ludique.

La carte Micro:bit est également équipé d’un module Bluetooth, qui permet de connecter la carte à d’autres dispositifs Bluetooth, tels que des ordinateurs, des téléphones portables ou des tablettes. Le Bluetooth permet de transférer des données et de contrôler des dispositifs à distance sans fil.

Vous pouvez utiliser le Bluetooth de La carte Micro:bit pour créer des projets de programmation et de robotique qui communiquent avec d’autres dispositifs Bluetooth, comme des capteurs de mouvement, des capteurs de luminosité ou des moteurs. Pour utiliser le Bluetooth de la carte Micro:bit, vous aurez besoin de logiciels de programmation et de connaissances en programmation.

Il existe de nombreux tutoriels en ligne qui vous permettront de découvrir comment utiliser le Bluetooth de la carte Micro:bit dans vos projets de programmation et de robotique. Vous trouverez également de nombreux exemples de projets qui utilisent le Bluetooth de la carte Micro:bit sur la page d’accueil du site officiel de la carte Micro:bit.

Donc Il est possible d’utiliser le Bluetooth de la carte Micro:bit pour contrôler un ventilateur à distance en utilisant la carte Microbit.

But de ce tutoriel:

Dans ce tutoriel, on va contrôler un petit ventilateur par bluetooth en utilisant la carte Micro:bit et un smartphone.

C’est pour cela, on va créer deux programmes: une application mobile avec App Inventor pour le smartphone et un programme makecode pour la carte Micro:bit.

Composants nécessaires

carte Micro:bit

La carte Micro:bit est une carte de développement conçue pour l’apprentissage de la programmation et de la robotique. Elle est équipée d’un microcontrôleur, de capteurs et de connecteurs, ce qui permet de réaliser de nombreux projets de programmation et de robotique de manière simple et ludique.

ventilateur de 5v

Un ventilateur de 5V est un type de ventilateur électrique qui est alimenté par une tension de 5V. Il est généralement utilisé pour refroidir des composants électroniques ou pour créer une circulation d’air dans un espace confiné.

relais

Les relais peuvent être utilisés avec Arduino, une plateforme de développement matériel open source, pour contrôler des circuits électriques à l’aide d’un microcontrôleur. Pour utiliser un relais avec Arduino, vous devez brancher le relais sur les broches de commande du microcontrôleur et utiliser un code Arduino pour envoyer des signaux de commande au relais.

plaque d’essai

Une plaque d’essai est un support en plastique ou en métal utilisé pour tester des circuits électroniques de manière sécurisée et pratique. Elle est composée de lignes et de colonnes de trous qui permettent de connecter des fils de connexion et des composants électroniques de manière ordonnée.

des fils de connexion

Les fils de connexion sont essentiels pour relier les composants électroniques dans un circuit électronique, y compris une carte Arduino. Il existe différents types de fils de connexion en fonction de leur application, comme les fils à gaine thermorétractable, les fils à cosse et les fils tressés.

Montage

Pour réaliser le montage on peut connecter:

Relais:

  • la broche S  à la broche P1 de la carte micro:bit
  • la broche (-)  à la broche GND de la carte micro:bit
  • la broche (+)  à la broche 3.3V de la carte micro:bit
  • la broche ON à une énergie de 5V-9V

le ventilateur:

  • la première borne à la broche COM du relais
  • la deuxième borne à la borne GND de la carte Micro:bit

Les méthodes de montage sont nombreuses et en voilà des exemples :

Montage 1

Montage 2

Programme makecode

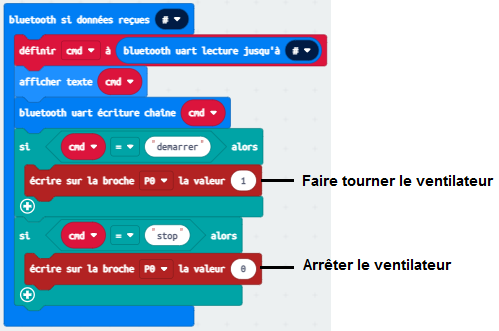

Voici le programme makecode qui permet de connecter la carte Micro:bit au smartphone et de recevoir un message contenant l’ordre de démarrer ou arrêter le ventilateur.

Création de l’application avec App Inventor:

On va créer une application mobile nommée ‘demarrer_ventilateur’  avec App Inventor qui permet de contrôler à distance le ventilateur.

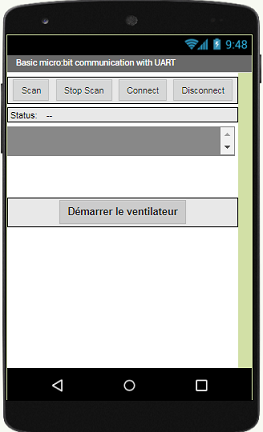

On vous propose donc de réaliser le design de l’application, avec le visuel suivant:

Programmation avec App Inventor

Pour programmer l’application, App Inventor nous propose d’utiliser L’espace Blocs qui permet de créer un programme sous forme de schéma bloc. Très simple d’utilisation mais nécessitant un peu de logique de programmation.

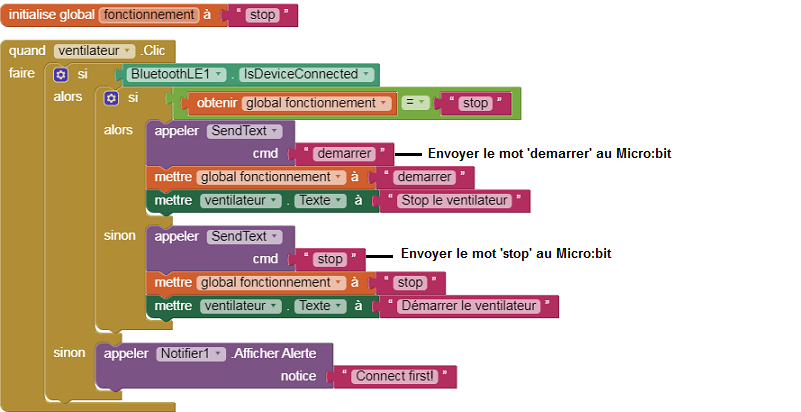

Voici le programme de l’application réalisée dans l’espace Blocs de l’App Inventor:

Remarque:

Après avoir installer l’application mobile sur votre Smartphone, il faut suivre ces étapes pour se connecter à la carte Micro:bit il faut :

  1. Cliquer sur le bouton ‘scan
  2. Après avoir trouvé la carte Micro:bit, Cliquer sur le bouton ‘Stop Scan
  3. Appuyer sur le nom de la carte Micro:bit
  4. Enfin Cliquer sur le bouton ‘connect

Télécharger le projet Télécharger l'application
