Micro:bit Projet

Système de détection incendie avec Micro:bit

Un système de détection d’incendie est un système qui est utilisé pour détecter la présence d’un incendie et pour alerter les personnes dans la zone du danger. Les systèmes de détection d’incendie peuvent être utilisés dans différents contextes, tels que les foyers, les entreprises et les bâtiments publics.

Il existe plusieurs types de systèmes de détection d’incendie, notamment :

  • Détecteurs de fumée : ce sont des dispositifs conçus pour détecter la présence de fumée dans l’air et déclencher une alarme lorsque de la fumée est détectée. Les détecteurs de fumée peuvent être à ionisation ou photoélectriques.
  • Détecteurs de chaleur : ce sont des dispositifs conçus pour détecter la présence de chaleur dans la zone et déclencher une alarme lorsque la température atteint un certain niveau. Les détecteurs de chaleur sont souvent utilisés dans des endroits où les détecteurs de fumée peuvent ne pas être efficaces, tels que les cuisines ou les garages.
  • Détecteurs de flamme : ce sont des dispositifs conçus pour détecter la présence d’une flamme ou d’autres sources de rayonnement infrarouge. Les détecteurs de flamme sont souvent utilisés dans les milieux industriels, tels que les centrales électriques ou les usines chimiques.

But de ce projet:

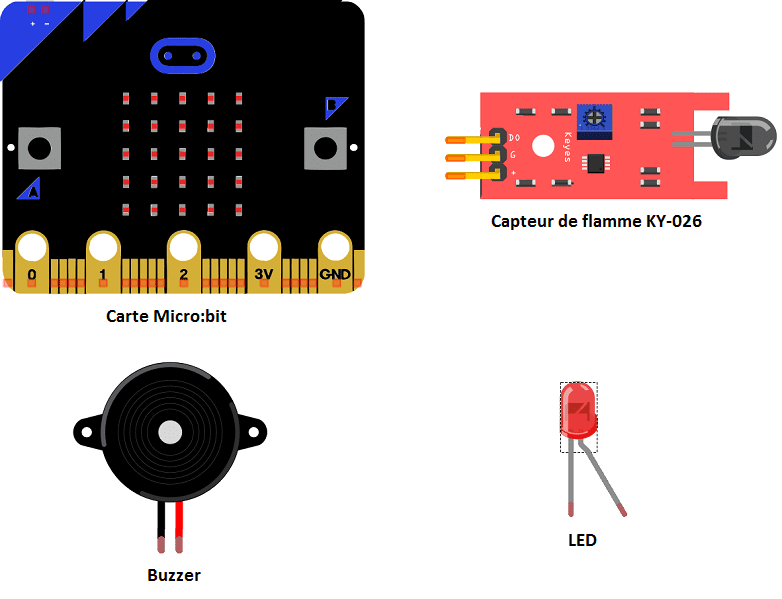

Dans ce projet on va réaliser  un système  de détection incendie avec Micro:bit. Il utilise principalement un capteur de flamme KY-026 , buzzer et une LED.

Lorsque le capteur de flamme détecte un feu, la carte Micro:bit donne l’ordre au buzzer de sonner  et la LED rouge de s’allumer.

Composants nécessaires

carte micro:bit

La carte Micro:bit est une carte de développement électronique de petite taille conçue pour l’apprentissage de la programmation et de l’électronique. Il est destiné aux élèves de l’école primaire et du collège et peut être utilisé pour créer des projets de robotique, de domotique et de développement de matériel électronique.

La carte Micro:bit mesure environ 5 cm x 4 cm et est dotée de plusieurs ports et connecteurs pour connecter des capteurs, des actionneurs et d’autres dispositifs électroniques. Elle comprend également un afficheur LED de 5 x 5, un haut-parleur, un accéléromètre et un gyroscope, ainsi qu’une connexion Bluetooth.

La carte Micro:bit peut être programmé en utilisant le langage de programmation Python ou en utilisant des blocs de programmation via un logiciel en ligne comme Microsoft MakeCode. Il est alimenté par une batterie ou par un câble USB et peut être utilisé en tant que dispositif autonome ou connecté à un ordinateur ou à un autre système de contrôle.

La carte Micro:bit est un outil pratique pour les éducateurs et les développeurs qui souhaitent enseigner la programmation et l’électronique de manière interactive et ludique.

deux cartes d’extension GPIO

Une carte GPIO (General Purpose Input/Output) est un type de carte qui permet de connecter des appareils externes à un ordinateur ou à un microcontrôleur. Elle possède généralement une série de broches qui peuvent être utilisées pour envoyer et recevoir des signaux numériques et analogiques, ainsi que pour fournir de l’énergie à des appareils externes.

Les cartes GPIO sont souvent utilisées dans les projets de robotique, de domotique et de développement de logiciels, car elles permettent de connecter des capteurs, des actionneurs et d’autres appareils électroniques à un ordinateur ou à un microcontrôleur. Elles peuvent être utilisées pour contrôler et surveiller des systèmes, pour collecter et traiter des données, ou pour développer des applications de commande et de contrôle.

Un détecteur de flamme KY-026

Un détecteur de flamme KY-026

Le détecteur de flamme KY-026 est un capteur utilisé pour détecter la présence de flammes. Il peut être utilisé dans une variété de situations, telles que la détection de feux de cuisine ou de feux de cheminée, la surveillance de dispositifs de chauffage et d’appareils électroniques, ou encore la sécurité incendie dans les bâtiments.

Un buzzer

Le buzzer est un dispositif de signalisation électrique qui émet un son de bourdonnement lorsqu’il est activé. Les buzzers sont couramment utilisés dans une variété d’applications, telles que les systèmes d’alarme, les minuteries et les sonnettes de porte.

1 résistance de 220Ω

La résistance de 220Ω est un composant électronique conçu pour résister à l’écoulement du courant électrique. La résistance d’une résistance est mesurée en ohms, et la valeur d’une résistance de 220Ω indique qu’elle oppose l’écoulement du courant avec une résistance de 220 ohms.

1 LED rouge

Une diode électroluminescente (LED) est un petit dispositif semi-conducteur qui convertit l’électricité en lumière. Les LEDs sont couramment utilisées dans une grande variété d’applications, notamment comme indicateurs, afficheurs et sources de lumière.

des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques. Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.

Plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

Montage

Pour réaliser le montage,

on peut connecter

  • les 2 bornes (+) de LED rouge et de buzzer  à la broche P0  du Micro:bit
  • les 2 bornes (-) de LED rouge et de buzzer  à la broche GND  du Micro:bit
  • la broche DO du capteur de flamme à la broche P1 de la carte Micro:bit.
  • la broche VCC du capteur de flamme à la broche 3.3V de la carte Micro:bit.
  • la broche GND du capteur de flamme à la broche GND de la carte Micro:bit .

Les méthodes de montage sont nombreuses et en voilà des exemples :

Montage (1)

Montage (2)

Programme makecode

Voici le programme makecode du système de détection incendie :
