Afficheur TM1637 ESP32

Afficher un nombre sur l’afficheur TM1637 avec la carte ESP32

But de ce tutoriel:

Dans ce tutoriel nous allons voir comment afficher le nombre 10 sur l’afficheur TM1637 avec la carte ESP32.

Pour afficher un nombre sur un afficheur TM1637 avec une carte ESP32, vous devrez connecter l’afficheur à l’ESP32 et écrire un programme à l’aide de l’environnement de développement Micropython pour contrôler l’afficheur.

Pour connecter l’afficheur TM1637 à l’ESP32, vous devrez utiliser des fils pour connecter la broche de données de l’afficheur à une broche de sortie numérique sur l’ESP32 et la broche d’horloge de l’afficheur à une autre broche de sortie numérique sur l’ESP32.

Pour écrire un programme pour afficher un nombre sur l’afficheur TM1637, vous devrez inclure les bibliothèques nécessaires dans votre programme, initialiser l’afficheur et utiliser les fonctions de la bibliothèque pour envoyer les données à l’afficheur. Vous devrez également utiliser les fonctions de la bibliothèque pour régler la luminosité de l’afficheur et pour choisir la police et la taille appropriées pour le nombre que vous souhaitez afficher.

Pour afficher un nombre sur l’afficheur TM1637, vous devrez convertir le nombre au format approprié pour l’afficheur, en utilisant les fonctions de la bibliothèque pour traduire le nombre en données que l’afficheur attend.

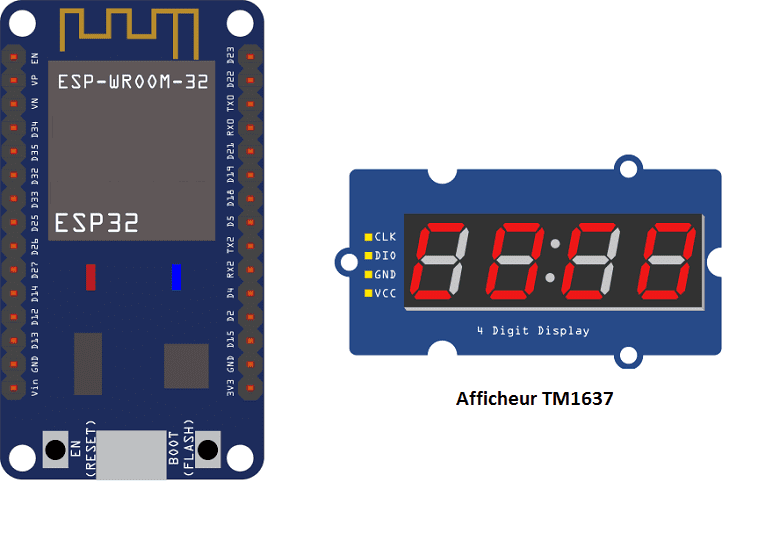

Composants nécessaires

carte ESP32

La carte ESP32 est une carte de microcontrôleur basée sur le microcontrôleur ESP32 d’Espressif Systems. C’est une puce système à faible coût et à faible consommation d’énergie conçue pour les applications de l’Internet des objets (IoT).

afficheur TM1637

L’afficheur TM1637 est un type de pilote d’affichage qui est couramment utilisé dans les dispositifs électroniques pour contrôler l’affichage de caractères numériques ou alphanumériques sur un afficheur LED à segments 7. C’est un pilote d’affichage peu coûteux et facile à utiliser qui est largement utilisé dans une variété d’applications, notamment les horloges, les compteurs et autres dispositifs qui nécessitent l’affichage d’informations numériques.

une plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement Arduino. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte Arduino afin de créer des circuits électroniques.

Montage

Pour réaliser le montage, on connecte:

  • la broche VCC de l’afficheur à la borne 3.3V de la carte ESP32
  • la broche GND de l’afficheur  à la borne GND  de la carte ESP32
  • la broche DIO de l’afficheur  à la broche D4 de la carte ESP32
  • la broche CLK de l’afficheur  à la broche D2 de la carte ESP32

Programme en micropython



Remarque: il faut importer la bibliothèque suivante: tm1637
