Carte Driver Expansion Board Micro:bit Moteur

Commander un moteur par Microbit et la carte Driver Expansion Board

But de ce tutoriel:

La carte DRIVER EXPANSION POUR MICRO:BIT est une carte de développement permettant le pilotage de moteur à courant continu.

Dans ce tutoriel on va voir comment commander un moteur CC par la carte Micro:bit et La carte DRIVER EXPANSION tout en changeant le sens de rotation:

  • Si on appuie sur le bouton A de la carte Micro:bit, le moteur tourne.
  • Si on appuie sur le bouton B de la carte Micro:bit, le moteur tourne dans le sens inverse.

Composants nécessaire:

  • Microbit
  • La carte DRIVER EXPANSION pour Micro:bit
  • Moteur à courant continu de 5V
  • Batterie de 9V

Montage

  • On branche la carte Micro:bit à la La carte DRIVER EXPANSION
  • Connecter les deux bornes du moteur aux deux broche M3 de la La carte DRIVER EXPANSION
  • Connecter la broche (+) de La carte DRIVER EXPANSION à la borne (+) de la batterie 9V
  • Connecter la broche (-) de La carte DRIVER EXPANSION à la borne (-) de la batterie 9V

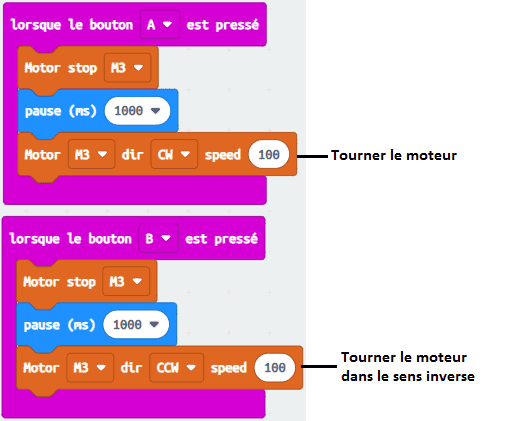

Programme Makecode

Voici le programme makecode qui permet de tourner le moteur dans les deux sens par la carte DRIVER EXPANSION pour Microbit.
