Kaouther Allegui Micro:bit

Utilisation du bouton poussoir avec la carte Micro:bit

But de ce tutoriel

Un bouton poussoir peut se trouver sous plusieurs formes dans le commerce.
Ceux qui nous intéressent pour le moment, et que j’espère vous avez en votre possession, est un bouton avec 4 pattes, une forme carrée, et un rond au centre qui est le bouton lui-même.

Le principe de ce bouton est que lorsque l’on appuie, le courant passe, et
lorsque l’on relâche et bien… le courant ne passe plus !
Pièces nécessaires
Vous aurez besoin des pièces suivantes :

  •  BBC micro: bit
  • Câble micro USB
  •  Batterie avec 2 piles AAA
  •  1 x bouton poussoir
  •  4 x fils
  •  1 x résistance 10k

Montage

Une broche du bouton doit être connectée à 3V. L’autre broche doit être
connectée, via une résistance 10K Ohm, à GND. Vous lisez le signal du bouton à partir de la broche du bouton qui est connectée à GND. Cela donnera un 1.
Lorsque le bouton est enfoncé et un 0 lorsqu’il ne l’est pas.
La résistance est nécessaire pour obtenir une lecture claire du bouton et 10K est la valeur la plus couramment utilisée pour ce type de circuit.

Bouton poussoir –> Micro:Bit Breakout
droite –> 3v
gauche–> P0

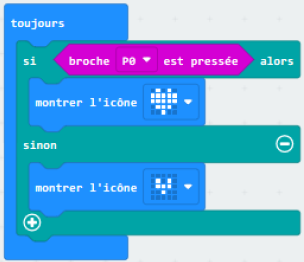

Code
