Un module relais est un composant électronique qui permet de commander une charge électrique à distance en utilisant un signal électrique de faible puissance. Il est constitué d’un bobinage électrique qui peut être activé par un courant électrique de faible intensité, ainsi que d’un contact mécanique qui peut être ouvert ou fermé en réponse au signal électrique. Le module relais est souvent utilisé pour commander des appareils électriques tels que les lumières, les moteurs et les pompes, ainsi que pour protéger des circuits électroniques en coupant l’alimentation en cas de surcharge ou de court-circuit. Il peut être contrôlé de différentes manières, par exemple en utilisant un microcontrôleur ou en utilisant un interrupteur manuel.

Un relais est un composant qu’on pourrait comparer à une vanne : il peut soit laisser passer le courant, soit ne pas le laisser passer.

Le relais contient une bobine électrique, qui génère un champ magnétique. Quand le champ magnétique est en place, cela déplace une pièce métallique à l’intérieur du relais, de sorte que celle ci ouvre ou ferme un circuit électrique.

Avec un relais  joue le rôle d’un interrupteur dans un circuit électrique.

La différence entre un interrupteur traditionnel et le relais est qu’un interrupteur traditionnel fonctionne de façon mécanique, soit en l’activant physiquement avec votre doigt, alors qu’un relais fonctionne avec un courant électrique.

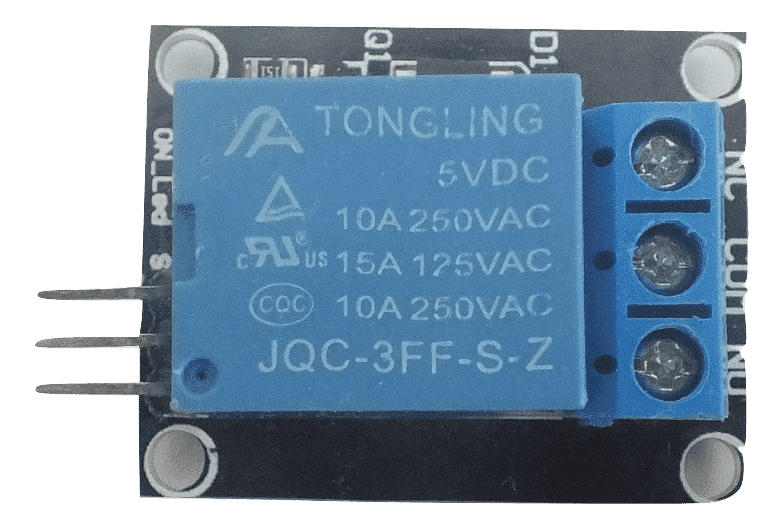

Le module relais fournit trois connections COM, NC et NO. NC signifie ‘NORMALEMENT FERME’. Cela veut dire que lorsque le relais n’a pas de signal d’entrée (valeur LOW dans digitalWrite()), le circuit haute tension connecté sera actif. Si par contre, vous appliquez une tension de 5V au relais, le circuit secondaire sera coupé. NO signifie ‘NORMALEMENT OUVERT’. Cela veut dire qu’à contrario, une valeur de 5V appliqué au relais (valeur HIGH dans digitalWrite()) coupera le circuit haute tension et inversement.

Le module relais contient 3 Broches de connexion :

  • broche + = Alimentation (3.3V-5 V)
  • broche –  = Masse de l’alimentation
  • broche s  = broche de réception du signal envoyé par arduino ou micro:bit
