Composants Joystick

La manette Joystick HW-504

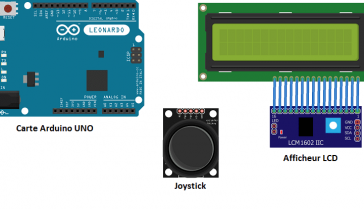

Présentation du joystick HW-504

Le joystick est un capteur de position qui renvoie deux valeurs analogiques représentant sa position X,Y.

Il est composé de deux potentiomètres couplés mécaniquement placés de manière à détecter les composantes horizontale et verticale du joystick.

il peut servir d’interface pour naviguer dans un menu ou bien pour piloter un objet en direction ou en vitesse. On le retrouve couramment sur les manettes pour jeux vidéo, les télécommandes de modélisme ou encore sur les tableaux de bord machines industrielles.

Broches du module joystick HW-504

  • VCC : borne(+) (3.3V-5V)
  • GND: borne (-)
  • VRx : envoie une valeur correspondante à l’horizontalité
  • VRy : envoie une valeur correspondante à la verticalité
  • SW : envoie la valeur si le bouton poussoir est pressé

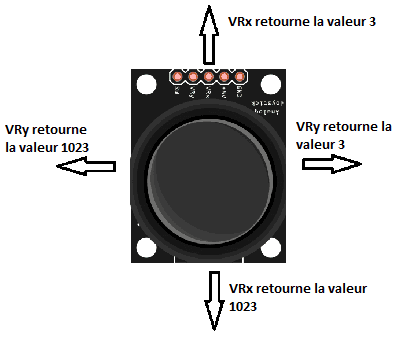

Ce graphique montre les directions X et Y et donne également une indication de la réponse des sorties lorsque le joystick est poussé dans différentes directions. Gardez à l’esprit que le graphique que vous voyez est basé sur mon modèle Joystick SW-504 et peut en fait différer un peu du vôtre. Dans ce cas, expérimentez un peu et dessinez votre propre croquis pour que les orientations soient claires.




3 commentaires

Aymeric 07-05-2020

Détails sur le produit Référence constructeur: 190628LOVE574 ASIN : B07TS3Q7SW

Stephanie 07-05-2020

Description : En plastique ABS, réutilisable. Module de gamejoy, module forArduinoPS2, entrées connectstotwoanalog, therobotisatyourcommandswithX, Ycontrol. Commutateur Italsohasa connectedtoadigitalpin, outil pratique. Caractéristiques : Modèle : HW-504. Matériau : composants électroniques. Couleur : noir. Taille : 16,5 x 16,5 x 2 mm. Contenu de la livraison : 1 module JoyStickBreakout.

Emilie 07-05-2020

Module Joystick pour Arduino PS2, prise standard pour blocs de construction électroniques avec stylet de 2,54 mm. Port de sortie numérique DO, port de sortie de la sortie analogique Résistance bidirectionnelle 10K, la résistance change avec la bascule dans une direction différente. Le module utilise une alimentation de 5V, l'état initial de la tension de lecture X et Y est de 2.5V. Lorsque vous appuyez dans le sens de la flèche la tension monte, la tension maximale de 5V dans le sens inverse de la flèche diminue la tension minimale.
