Contrôler une imprimante thermique avec Micro:bit

Une imprimante thermique est une imprimante qui utilise une technologie de transfert de chaleur pour imprimer des documents. Elle comprend une tête d’impression qui produit de la chaleur et une rouleuse qui applique cette chaleur sur du papier spécial. Lorsque la chaleur est appliquée sur le papier, elle réagit avec le revêtement chimique imprimé sur le papier et produit une image imprimée.

Les imprimantes thermiques sont souvent utilisées dans les environnements de point de vente, comme les magasins et les restaurants, pour imprimer des reçus, des tickets et d’autres documents de petite taille. Elles sont également couramment utilisées pour imprimer des étiquettes et des codes-barres.

Il existe deux types principaux d’imprimantes thermiques : les imprimantes à transfert thermique et les imprimantes à sublimation thermique. Les imprimantes à transfert thermique utilisent un ruban de cire ou de résine qui est appliqué sur le papier et fond lorsqu’elle est chauffée, tandis que les imprimantes à sublimation thermique utilisent un papier spécial qui libère des couleurs lorsqu’il est chauffé.

Les imprimantes thermiques ont l’avantage d’être rapides et de ne pas nécessiter de toner ou d’encre. Cependant, elles ont tendance à être plus coûteuses à l’achat et le papier peut être coûteux à remplacer. De plus, elles ne produisent pas une qualité d’impression aussi élevée que certaines autres imprimantes.

But de ce tutoriel:

Dans ce tutoriel nous allons voir comment envoyer des données de la carte Micro:bit vers l’imprimante thermique QR701 :  Si on appuie sur le bouton A de la carte Micro:bit , l’imprimante imprime le mot ‘carte Micro:bit’.

Voici les étapes à suivre pour contrôler l’imprimante thermique QR701 avec la carte Micro:bit :

1. Assurez-vous que votre module de communication est correctement configuré et connecté à votre ordinateur ou à votre réseau WiFi, selon le type de module que vous utilisez.
2. Écrivez un programme sur votre Micro:bit qui utilise les bibliothèques de communication appropriées pour envoyer des données à l’imprimante thermique QR701. Vous pouvez utiliser Python ou MakeCode pour cela.
3. Envoyez des données à l’imprimante thermique QR701 en utilisant les fonctions de communication appropriées.

Il est important de se référer à la documentation de l’imprimante thermique QR701 pour obtenir des instructions précises sur la façon de l’utiliser avec votre Micro:bit et sur les commandes et protocoles de communication spécifiques à cette imprimante.

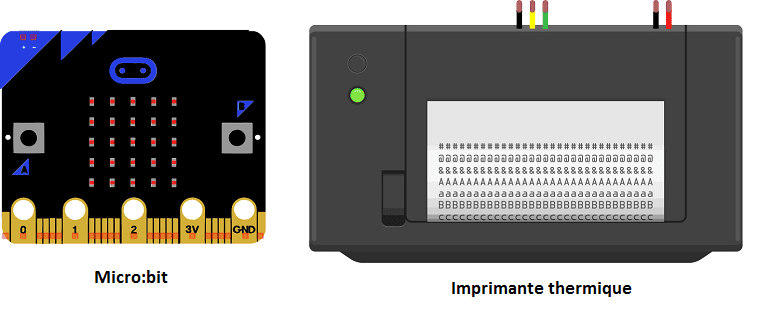

Composants nécessaires

carte micro:bit

La carte Micro:bit est une carte de développement électronique de petite taille conçue pour l’apprentissage de la programmation et de l’électronique. Il est destiné aux élèves de l’école primaire et du collège et peut être utilisé pour créer des projets de robotique, de domotique et de développement de matériel électronique.

La carte Micro:bit mesure environ 5 cm x 4 cm et est dotée de plusieurs ports et connecteurs pour connecter des capteurs, des actionneurs et d’autres dispositifs électroniques. Elle comprend également un afficheur LED de 5 x 5, un haut-parleur, un accéléromètre et un gyroscope, ainsi qu’une connexion Bluetooth.

La carte Micro:bit peut être programmé en utilisant le langage de programmation Python ou en utilisant des blocs de programmation via un logiciel en ligne comme Microsoft MakeCode. Il est alimenté par une batterie ou par un câble USB et peut être utilisé en tant que dispositif autonome ou connecté à un ordinateur ou à un autre système de contrôle.

La carte Micro:bit est un outil pratique pour les éducateurs et les développeurs qui souhaitent enseigner la programmation et l’électronique de manière interactive et ludique.

imprimante thermique QR701

L’imprimante thermique QR701 est une imprimante de petite taille conçue pour imprimer des reçus, des tickets et d’autres documents de petite taille. Elle utilise une technologie de transfert de chaleur pour imprimer sur du papier spécial et peut imprimer à une vitesse allant jusqu’à 250 mm/s.

chargeur de 5V-2A

Un chargeur de 5V-2A est un appareil qui fournit une tension de 5 volts et un courant de 2 ampères. Il est utilisé pour alimenter ou charger des appareils électroniques qui fonctionnent à une tension de 5 volts, tels que des smartphones, des tablettes, des lecteurs de musique et de nombreux autres appareils.

carte d’extension GPIO

Une carte GPIO (General Purpose Input/Output) est un type de carte qui permet de connecter des appareils externes à un ordinateur ou à un microcontrôleur. Elle possède généralement une série de broches qui peuvent être utilisées pour envoyer et recevoir des signaux numériques et analogiques, ainsi que pour fournir de l’énergie à des appareils externes.

Les cartes GPIO sont souvent utilisées dans les projets de robotique, de domotique et de développement de logiciels, car elles permettent de connecter des capteurs, des actionneurs et d’autres appareils électroniques à un ordinateur ou à un microcontrôleur. Elles peuvent être utilisées pour contrôler et surveiller des systèmes, pour collecter et traiter des données, ou pour développer des applications de commande et de contrôle.

des fils de connexion

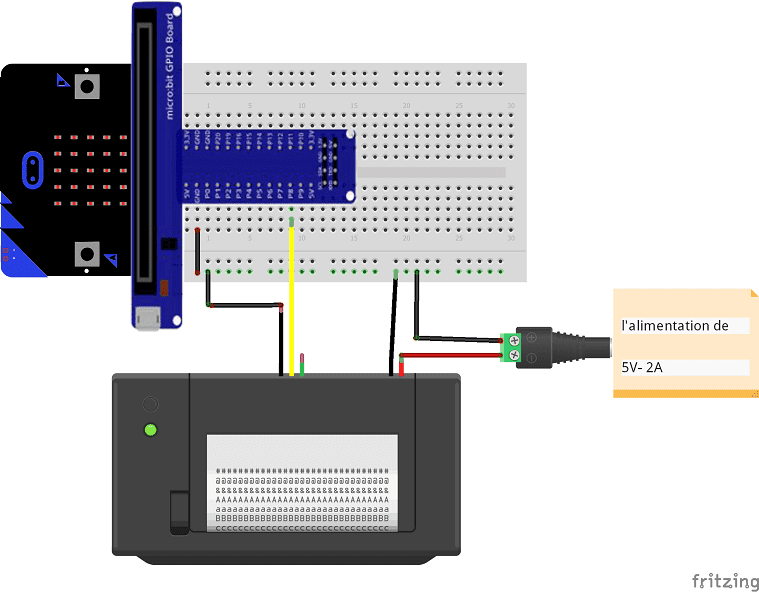

Montage

Pour réaliser le montage, on connecte:

• la broche VH de l’imprimante à la borne (+) du chargeur
• la première broche GND de l’imprimante  à la broche GND de la carte Micro:bit
• la deuxième broche GND de l’imprimante  à la broche GND de la carte Micro:bit
• la broche TR de l’imprimante  à la broche P8 de la carte Micro:bit

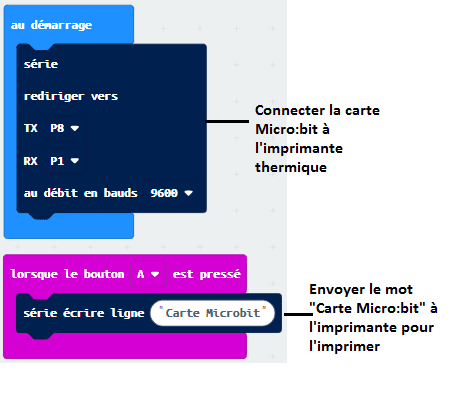

Programme en Makecode

Voici le programme qui permet d’imprimer des données envoyées de la carte Micro:bit vers l’imprimante.
