Arduino Imprimante

Contrôler une imprimante thermique avec Arduino

26-06-21 3699

Une imprimante thermique est une imprimante qui utilise une technologie de transfert de chaleur pour imprimer des documents. Elle comprend une tête d’impression qui produit de la chaleur et une rouleuse qui applique cette chaleur sur du papier spécial. Lorsque la chaleur est appliquée sur le papier, elle réagit avec le revêtement chimique imprimé sur le papier et produit une image imprimée.

Les imprimantes thermiques sont souvent utilisées dans les environnements de point de vente, comme les magasins et les restaurants, pour imprimer des reçus, des tickets et d’autres documents de petite taille. Elles sont également couramment utilisées pour imprimer des étiquettes et des codes-barres.

Il existe deux types principaux d’imprimantes thermiques : les imprimantes à transfert thermique et les imprimantes à sublimation thermique. Les imprimantes à transfert thermique utilisent un ruban de cire ou de résine qui est appliqué sur le papier et fond lorsqu’elle est chauffée, tandis que les imprimantes à sublimation thermique utilisent un papier spécial qui libère des couleurs lorsqu’il est chauffé.

Les imprimantes thermiques ont l’avantage d’être rapides et de ne pas nécessiter de toner ou d’encre. Cependant, elles ont tendance à être plus coûteuses à l’achat et le papier peut être coûteux à remplacer. De plus, elles ne produisent pas une qualité d’impression aussi élevée que certaines autres imprimantes.

But de ce tutoriel:

Il est possible de contrôler une imprimante thermique en utilisant une carte Arduino et un module de communication série approprié. Voici les étapes générales à suivre pour réaliser cela :

Vous aurez besoin de tous les matériaux nécessaires, notamment une carte Arduino, une imprimante thermique et des câbles de connexion. Assurez-vous de disposer de tout ce dont vous avez besoin avant de commencer.
Connectez la carte Arduino à l’imprimante thermique en utilisant le module de communication série approprié et en suivant les instructions du fabricant. Assurez-vous de connecter correctement tous les câbles et de vérifier que tout fonctionne correctement.
Téléchargez et installez le logiciel de développement intégré (IDE) Arduino sur votre ordinateur. Ouvrez-le et créez un nouveau sketch (programme).
Écrivez le code pour contrôler l’imprimante thermique en utilisant les fonctions de communication série de l’IDE Arduino. Vous pouvez utiliser des bibliothèques intégrées pour les imprimantes thermiques ou écrire votre propre code en utilisant les protocoles de communication de l’imprimante.
Téléversez le code sur la carte Arduino en utilisant le câble USB.
Testez l’imprimante en utilisant les commandes dans le code pour imprimer différents documents et vérifier que tout fonctionne correctement.

Dans ce tutoriel nous allons voir comment envoyer des données de la carte Arduino vers une imprimante thermique: Si on appuie le bouton, l’imprimante imprime le mot ‘Arduino‘.

Composants nécessaires

carte Arduino

Une carte Arduino est une carte de développement électronique basée sur un microcontrôleur. Elle est conçue pour être facilement utilisable par les développeurs et les hobbyistes pour créer des projets électroniques.

Les cartes Arduino sont principalement utilisées pour contrôler des appareils électroniques en utilisant du code informatique, mais elles peuvent également être utilisées pour traiter et afficher des données. Elles sont souvent utilisées dans des projets de robotique, de domotique, de domaine de l’Internet des objets (IoT) et dans de nombreux autres domaines de l’électronique de loisir et professionnelle.

imprimante thermique QR701

L’imprimante thermique QR701 est une imprimante de petite taille conçue pour imprimer des reçus, des tickets et d’autres documents de petite taille. Elle utilise une technologie de transfert de chaleur pour imprimer sur du papier spécial et peut imprimer à une vitesse allant jusqu’à 250 mm/s.

chargeur de 5V-2A

Un chargeur de 5V-2A est un appareil qui fournit une tension de 5 volts et un courant de 2 ampères. Il est utilisé pour alimenter ou charger des appareils électroniques qui fonctionnent à une tension de 5 volts, tels que des smartphones, des tablettes, des lecteurs de musique et de nombreux autres appareils.

des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement ESP32. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte ESP32 afin de créer des circuits électroniques.

Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.

Les fils de connexion sont généralement fabriqués en cuivre ou en alliage de cuivre et sont revêtus d’un isolant en plastique pour protéger les fils électriques et empêcher les courts-circuits. Ils sont disponibles dans une variété de couleurs pour aider à identifier et organiser les différents fils dans un circuit.

Plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

Les plaques d’essai sont généralement basées sur un microcontrôleur, qui est un processeur facile à utiliser et à programmer qui peut être utilisé pour contrôler une variété de circuits électroniques. Les plaques d’essai incluent généralement des broches d’extension qui permettent de connecter facilement des composants électroniques tels que des capteurs, des afficheurs, des moteurs et d’autres composants.

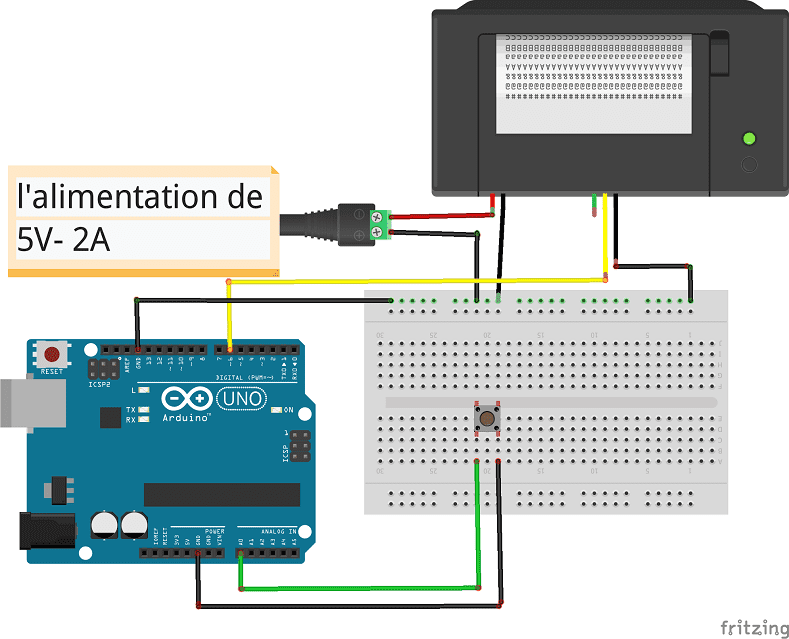

Montage

Pour réaliser le montage, on connecte:

la broche VH de l’imprimante à la borne (+) du chargeur
la première broche GND de l’imprimante à la broche GND de la carte Arduino
la deuxième broche GND de l’imprimante à la broche GND de la carte Arduino
la broche TR de l’imprimante à la broche N°6 de la carte Arduino

Programme

Voici le programme qui permet d’imprimer des données envoyées de la carte Arduino vers l’imprimante.

/*------------------------------------------------------------------------
Example sketch for Adafruit Thermal Printer library for Arduino.
Demonstrates a few text styles & layouts, bitmap printing, etc.

IMPORTANT: DECLARATIONS DIFFER FROM PRIOR VERSIONS OF THIS LIBRARY.
This is to support newer & more board types, especially ones that don't
support SoftwareSerial (e.g. Arduino Due). You can pass any Stream
(e.g. Serial1) to the printer constructor. See notes below.
------------------------------------------------------------------------*/

#include "Adafruit_Thermal.h"
#include "adalogo.h"
#include "adaqrcode.h"

// Here's the new syntax when using SoftwareSerial (e.g. Arduino Uno) ----
// If using hardware serial instead, comment out or remove these lines:

#include "SoftwareSerial.h"
#define TX_PIN 6 // Arduino transmit YELLOW WIRE labeled RX on printer
#define RX_PIN 5 // Arduino receive GREEN WIRE labeled TX on printer

SoftwareSerial mySerial(RX_PIN, TX_PIN); // Declare SoftwareSerial obj first
Adafruit_Thermal printer(&mySerial); // Pass addr to printer constructor
// Then see setup() function regarding serial & printer begin() calls.

// Here's the syntax for hardware serial (e.g. Arduino Due) --------------
// Un-comment the following line if using hardware serial:

//Adafruit_Thermal printer(&Serial1); // Or Serial2, Serial3, etc.

// -----------------------------------------------------------------------
const int btnPin = A0; // le bouton est connecté à la broche A0 de la carte Adruino
int btnVal = 0;
void setup() {
pinMode(btnPin,INPUT_PULLUP);

// This line is for compatibility with the Adafruit IotP project pack,
// which uses pin 7 as a spare grounding point. You only need this if
// wired up the same way (w/3-pin header into pins 5/6/7):
pinMode(7, OUTPUT); digitalWrite(7, LOW);

// NOTE: SOME PRINTERS NEED 9600 BAUD instead of 19200, check test page.
mySerial.begin(9600); // Initialize SoftwareSerial
printer.begin(); // Init printer (same regardless of serial type)}

void loop() {
btnVal=analogRead(btnPin);
if(btnVal<200){ // On appuie sur le bouton poussoir
printer.println(F("Arduino")); // L'imprimante imprime le mot "Arduino"
}
}

/*------------------------------------------------------------------------

Example sketch for Adafruit Thermal Printer library for Arduino.

Demonstrates a few text styles & layouts, bitmap printing, etc.

IMPORTANT: DECLARATIONS DIFFER FROM PRIOR VERSIONS OF THIS LIBRARY.

This is to support newer & more board types, especially ones that don't

support SoftwareSerial (e.g. Arduino Due). You can pass any Stream

(e.g. Serial1) to the printer constructor. See notes below.

------------------------------------------------------------------------*/

#include "Adafruit_Thermal.h"

#include "adalogo.h"

#include "adaqrcode.h"

// Here's the new syntax when using SoftwareSerial (e.g. Arduino Uno) ----

// If using hardware serial instead, comment out or remove these lines:

#include "SoftwareSerial.h"

#define TX_PIN 6 // Arduino transmit YELLOW WIRE labeled RX on printer

#define RX_PIN 5 // Arduino receive GREEN WIRE labeled TX on printer

SoftwareSerial mySerial(RX_PIN, TX_PIN); // Declare SoftwareSerial obj first

Adafruit_Thermal printer(&mySerial); // Pass addr to printer constructor

// Then see setup() function regarding serial & printer begin() calls.

// Here's the syntax for hardware serial (e.g. Arduino Due) --------------

// Un-comment the following line if using hardware serial:

//Adafruit_Thermal printer(&Serial1); // Or Serial2, Serial3, etc.

// -----------------------------------------------------------------------

const int btnPin = A0; // le bouton est connecté à la broche A0 de la carte Adruino

int btnVal = 0;

void setup() {

pinMode(btnPin,INPUT_PULLUP);

// This line is for compatibility with the Adafruit IotP project pack,

// which uses pin 7 as a spare grounding point. You only need this if

// wired up the same way (w/3-pin header into pins 5/6/7):

pinMode(7, OUTPUT); digitalWrite(7, LOW);

// NOTE: SOME PRINTERS NEED 9600 BAUD instead of 19200, check test page.

mySerial.begin(9600); // Initialize SoftwareSerial

printer.begin(); // Init printer (same regardless of serial type)}

void loop() {

btnVal=analogRead(btnPin);

if(btnVal<200){ // On appuie sur le bouton poussoir

printer.println(F("Arduino")); // L'imprimante imprime le mot "Arduino"

}
