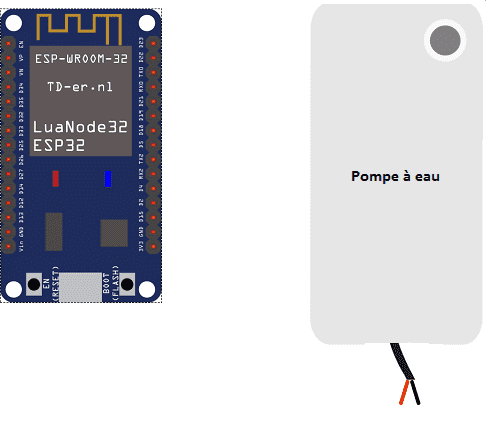

Commander une pompe à eau par la carte ESP32

Une pompe à eau est un appareil qui utilise un moteur électrique ou un moteur à essence pour pomper des liquides à travers un tuyau. Elle est utilisée dans de nombreuses applications, telles que l’irrigation, la distribution d’eau, le refroidissement et le transfert de liquides.

Il existe de nombreux types de pompes à eau, qui diffèrent par leur taille, leur puissance, leur débit et leur fonctionnement. Les pompes à eau peuvent être classées en plusieurs catégories en fonction de leur méthode de fonctionnement :

• Pompes à rotor : utilisent un rotor pour pomper le liquide
• Pompes à palettes : utilisent des palettes pour pomper le liquide
• Pompes à pistons : utilisent un mécanisme de piston pour pomper le liquide
• Pompes à membrane : utilisent une membrane qui se déforme pour pomper le liquide

Les pompes à eau peuvent être alimentées par un moteur électrique ou par un moteur à essence. Les pompes à eau électriques sont généralement plus économes en énergie et plus silencieuses, mais elles nécessitent une source d’alimentation électrique. Les pompes à eau à essence sont plus autonomes, mais elles nécessitent de l’essence et peuvent être bruyantes.

Les pompes à eau sont utilisées dans de nombreux secteurs, tels que l’agriculture, la construction, l’industrie et la maison. Elles sont souvent utilisées pour pomper des liquides à travers de longues distances ou pour fournir de grandes quantités de liquide à haute pression.

But de ce tutoriel:

Dans ce tutoriel, on va commander une pompe à eau  avec la carte ESP32:

• Si on appuie sur le bouton, on démarre la pompe à eau pour remplir une bouteille
• Si on relâche le bouton, la pompe à eau s’arrête

Composants nécessaires

Carte ESP32

ESP32 est une carte de développement électronique basée sur le microcontrôleur ESP32 de la société Espressif. Il s’agit d’un microcontrôleur à double cœur avec un processeur principal Xtensa LX6 et un processeur secondaire dedié au traitement du signal. La carte ESP32 est conçue pour être utilisée dans les applications IoT (Internet des objets) et comprend une variété de fonctionnalités pour faciliter la communication avec d’autres dispositifs et l’accès à Internet.

Voici quelques-unes des principales caractéristiques de la carte ESP32 :

• Bluetooth et WiFi : La carte ESP32 inclut un module WiFi et Bluetooth pour faciliter la communication sans fil avec d’autres dispositifs.
• Connectivité : La carte ESP32 est équipée de plusieurs ports de communication, tels que USB, UART, I2C et SPI, ce qui la rend idéale pour la communication avec d’autres composants électroniques.
• Mémoire : La carte ESP32 dispose de 512 Ko de mémoire flash et de 8 Mo de RAM.
• Energie : La carte ESP32 est alimentée par une tension de 3,3 V et est dotée d’un circuit de gestion de l’alimentation pour gérer les périodes de veille et d’arrêt.
• Logiciels : La carte ESP32 est compatible avec un large éventail de logiciels de développement, tels que Arduino, ESP-IDF et MicroPython. Cela permet aux développeurs de choisir le logiciel de développement qui leur convient le mieux.

pompe à eau de 12V

Une pompe à eau de 12 V est une pompe électrique qui utilise un moteur électrique alimenté par une tension de 12 V pour pomper des liquides à travers un tuyau. Elle est souvent utilisée dans les applications de refroidissement, de transfert de liquides et de systèmes de distribution d’eau.

relais

Un relais est un interrupteur électrique qui est utilisé pour mettre un circuit sous ou hors tension. Il est souvent utilisé pour contrôler un circuit à haute puissance avec un signal à faible puissance, comme un interrupteur ou un signal de commande informatique. Les relais sont utilisés dans une grande variété d’applications, notamment les systèmes de commande industrielle. Ils peuvent être utilisés pour contrôler des moteurs, des lumières et d’autres charges électriques. Certains relais sont conçus pour commuter rapidement un circuit sous et hors tension, tandis que d’autres sont conçus pour un contrôle plus précis et peuvent être utilisés pour moduler le courant qui traverse un circuit.

bouton poussoir:

Un bouton poussoir est un composant électronique qui permet de détecter et de signaler une pression sur un bouton physique. Il est souvent utilisé dans les applications de contrôle de matériel électronique, de robots et de systèmes de domotique pour permettre à l’utilisateur de déclencher des actions ou de changer de mode.

batterie de 9V

Une batterie de 9 volts est une pile qui fournit une tension de sortie de 9 volts. Elles sont souvent utilisées dans les appareils électroniques portables tels que les radiodiffuseurs, les jouets et les outils électroniques. Elles sont également couramment utilisées dans les applications de bricolage et de loisir, telles que les circuits électroniques et les projets de robotique.

des fils de connexion

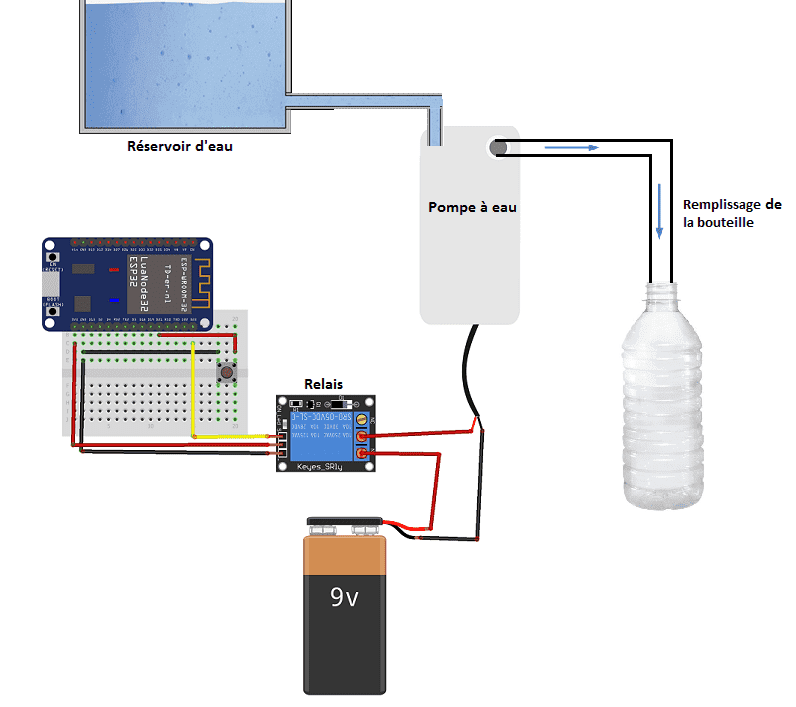

Montage de la carte ESP32 avec la pompe à eau:

Le relais est le composant intermédiaire entre la carte ESP32 et la pompe à eau. Elle permet à la carte ESP32 de commander la pompe à eau.

Le rôle du relais est de faire démarrer ou arrêter la pompe responsable du remplissage des bouteilles.

• On connecte la borne (-) du relais à la broche GND de la carte ESP32
• On connecte la borne (+) du relais à la broche 3.3V de la carte ESP32
• On connecte la borne (S) du relais à la broche D23 de la carte ESP32

le rôle du bouton poussoir est l’activation ou la désactivation du module relais.

• On connecte la première borne du bouton à la broche GND de la carte ESP32.
• On connecte la deuxième borne du bouton à la broche D21 de la carte ESP32.

Programme micropython

Voici le programme micropython qui permet de commander la pompe à eau par la carte ESP32.
